次世代角色制作质量规范
一．大纲：
1.高模质量要求
2. 贴图质量要求
3. 低模质量要求
4. 美术风格要求
二．说明
1. 模型质量要求

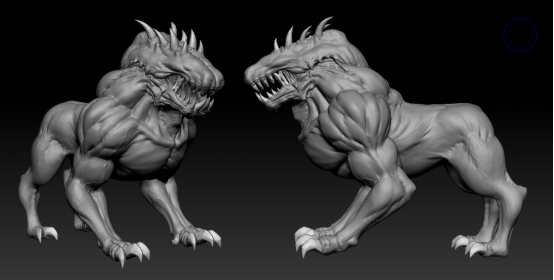

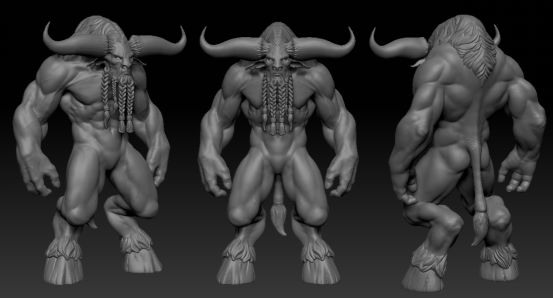

生物角色模型质量要求：
生物类角色主要考察肌肉结构。有下面几个标准：肌肉穿插结构是否合理，造型饱满有体块感，体态和剪影有张力不死板，肌肉分块区分度高同时还要有强弱对比。不需要雕刻皮肤纹理细节。
反例：看起来毫无体积感的肌肉模型，以及很多错误的肌肉结构。这些情况都要避免，这种质量的模型是不过关的。
人形角色模型质量要求：

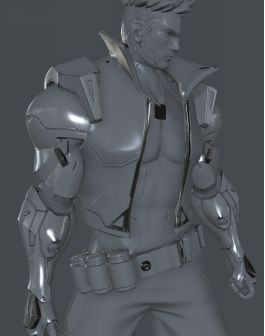

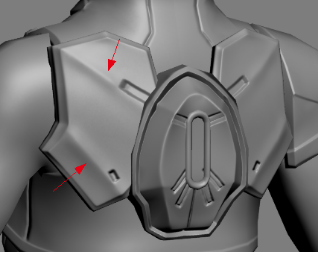

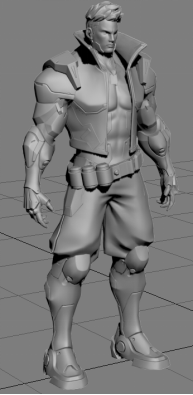

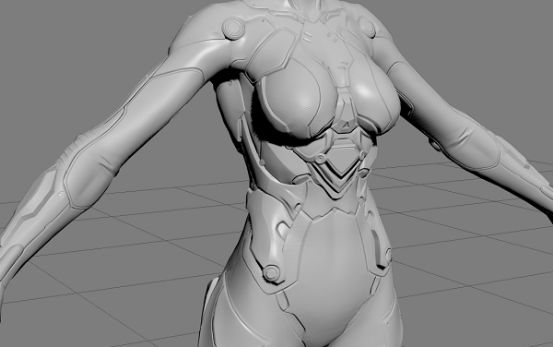

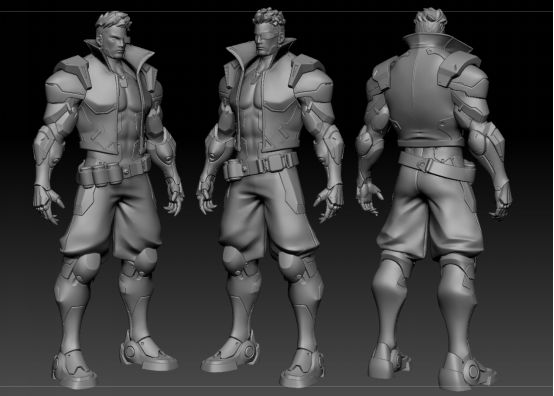

人形角色一般有装备和衣服，装备模型要求模型干净整洁，工整，装备上尽量少用ZB雕刻，主要结构卡线制作。形体上除了找准原画，可以参考《守望先锋》的角色感觉。如图所示：

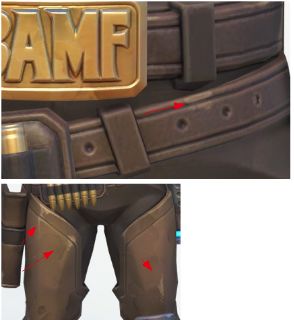

衣褶造型，以体块感概括，但是衣服上的缝纫线和装饰，必须做到模型工整：
反例：
这些都是反例，模型表面不平整，有很多凹坑，机械结构像软泥，刻线包括衣服上的缝纫线都是雕刻的，但是雕刻的线条歪歪扭扭。这种质量的模型是不过关的。

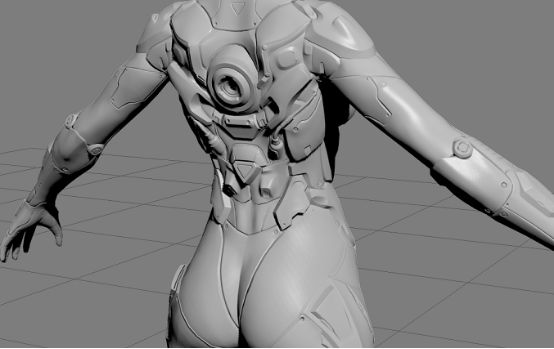

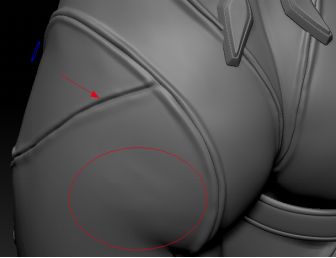

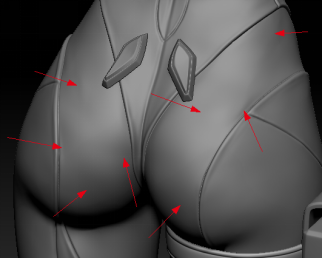

屁股上有很多凹坑
机械转折结构是雕刻出来的，而不是建模，所以就会看起来像这样。
缝纫线仔细看非常粗糙。
机械角色模型质量要求：
机械模型要求卡线制作，工整。请参考《守望先锋》的机械模型质量。注意倒角区分圆倒角和锐倒角，要有区分，倒角的地方要能够看到高光，不要有硬切的边。
2. 贴图质量要求
根据我们的材质系统，需要提供5张贴图，分别是：
Diffuse贴图；
法线贴图；
Gloss光泽度贴图；
Metalness金属度贴图；
Reflection反射强度贴图；
Emmisive 自发光贴图；
目的是为了实现质感以及质感区分，这是我们画贴图的最终目的。
在引擎中，需要将法线贴图的蓝色B通道，放置Gloss光泽度贴图；而金属度贴图，反射强度贴图和自发光贴图分别放置在一张贴图的RGB三个通道里，取名RC贴图。

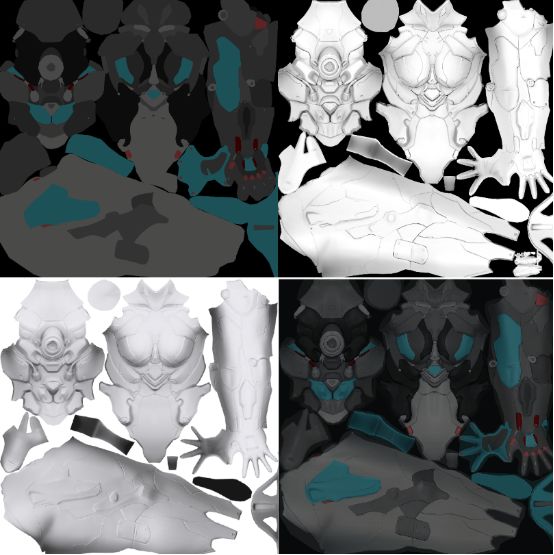

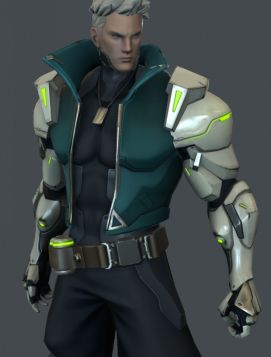

以我们的主角为例，如图所示：
Diffuse贴图不要绘制高光在上面，以颜色叠加AO为主，AO不能叠的太黑。辅助一些淡淡的磨损细节和颜色渐变。

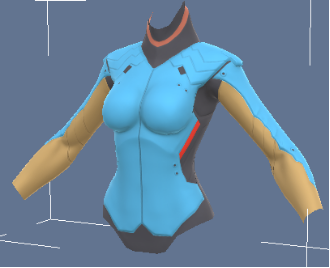

主角的贴图无光显示：
我们的角色材质表现，是模拟《守望先锋》，目前已经可以做到80%的效果。贴图的主要目的是“材质区分”,即便是平涂颜色，也可以得到好的质感效果，将过多的高光和光影绘制在diffuse贴图上是不可取的！

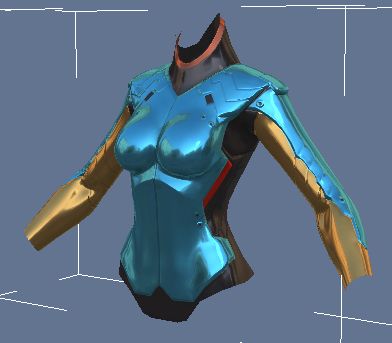

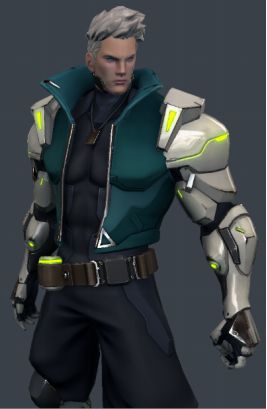

如图所示，我们引擎效果和《守望先锋》效果对比：以及可以实现在同一个材质球里模拟各种不同的质感，而在本例中，diffuse贴图仅仅是平涂颜色就能实现。

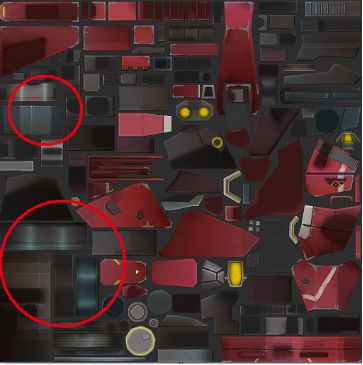

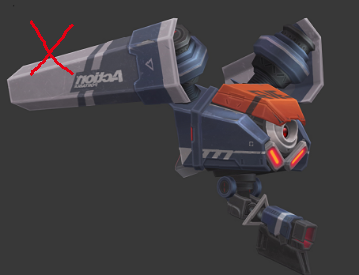

反例：金属上绘制了太多的光影，高光和反射都被画了出来，对比强烈，这是不需要的，费力不讨好。

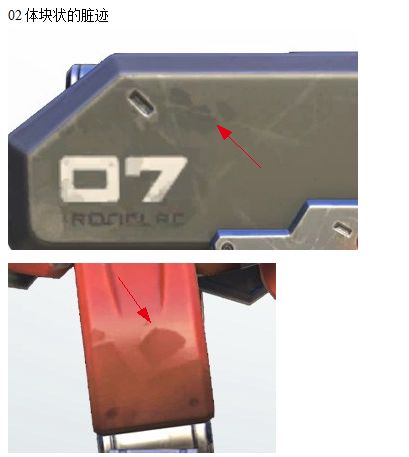

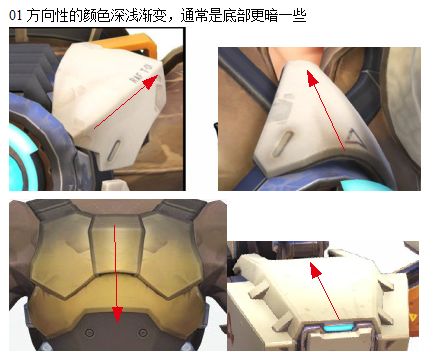

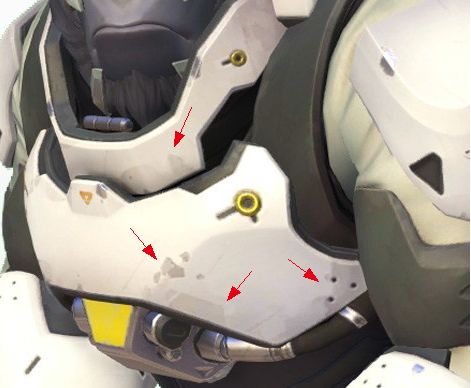

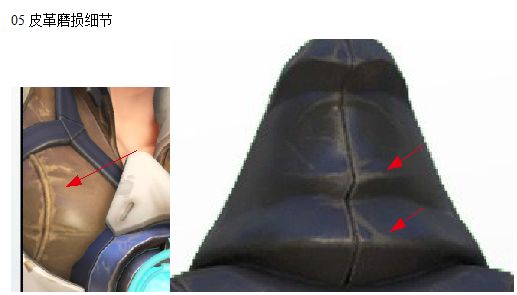

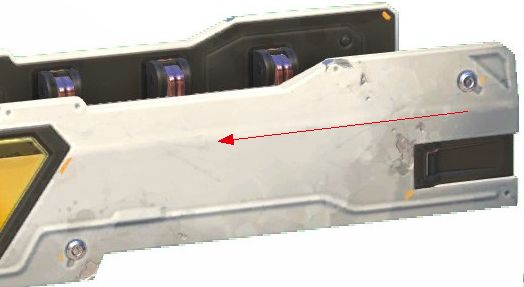

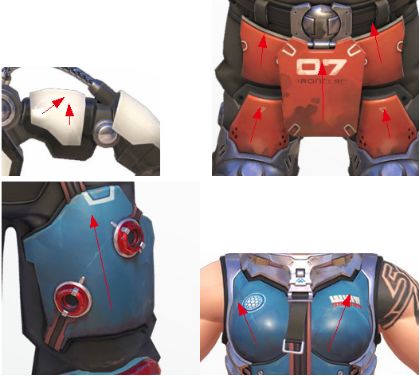

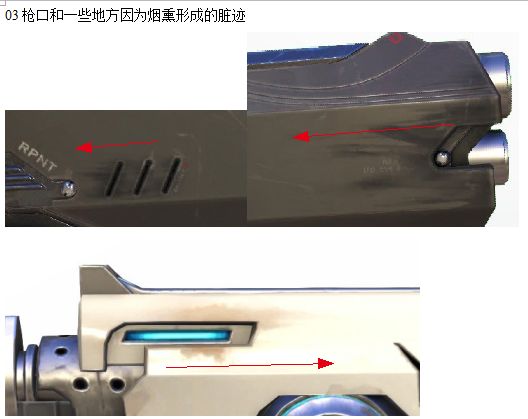

Diffuse贴图上需要表现的一些细节，主要参考《守望先锋》，如图所示：

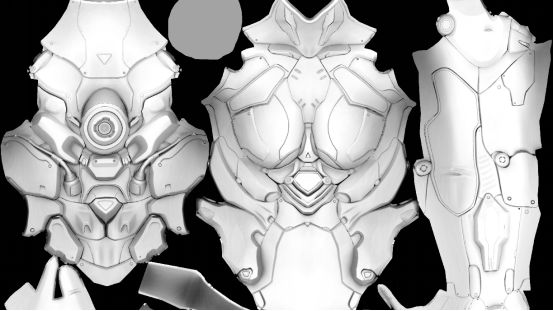

Diffuse贴图的AO烘焙，请按照以下质量烘焙AO（最好用x-normal的烘焙）, 要求真实的光影计算的AO。不要用“假AO”替代真正的AO，就是拿法线贴图通道直接转换的那种“假AO”。

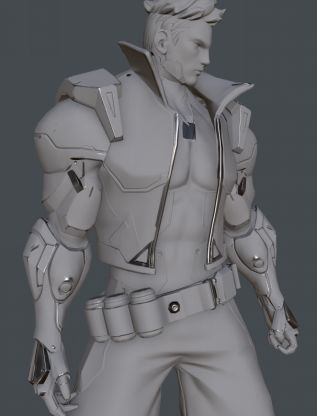

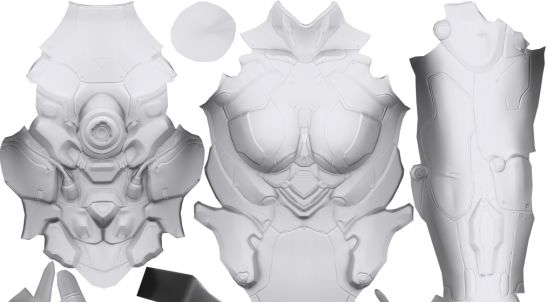

如图所示，第一张AO：
第二张AO的效果（天光效果）：
两种AO效果可以结合，与颜色贴图叠加关系，但是不要100%叠加，不可叠加太重：
Metalness金属度贴图：
用来定义金属和非金属，金属是灰色或白色，非金属是黑色。其效果对比如图：
这是金属：
这是非金属：

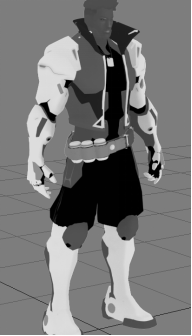

男主角的metalness金属度贴图：
图中贴图上白色的部分，在引擎中都会产生金属的质感。
Gloss光泽度贴图：
光泽度贴图，放在normal贴图的蓝色B通道里，这张贴图用来定义物体表面的光泽度。
贴图颜色越亮，代表越光泽，越暗，代表越粗糙。
禁止使用“高光贴图来替代光泽度贴图”！光泽度贴图不是高光贴图！

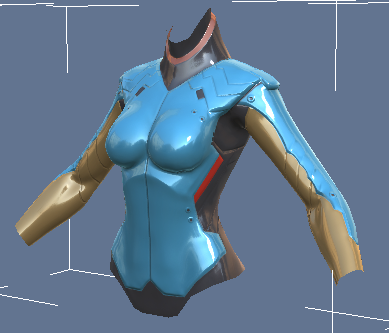

如图所示，随着光泽度贴图越来越暗，反射越来越粗糙：
金属：
光泽度非常高，清晰的金属反射
光泽度降低，反射变的模糊，磨砂金属
光泽度进一步降低，反射变的非常模糊，哑光金属。
非金属：
光泽度很高，接近光滑的塑料质感
光泽度降低，磨砂塑胶质感
光泽度为0，完全的没有反射和高光，布料可以用这样的质感。

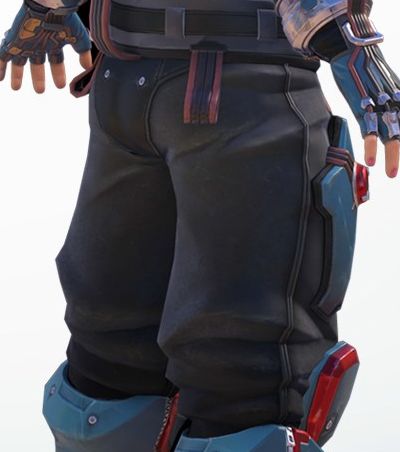

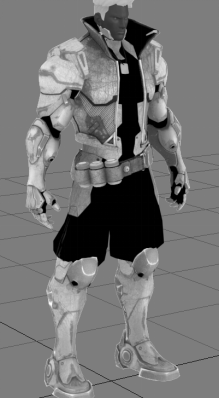

男主角的光泽度贴图范例：光泽度贴图首先定义相同质感的表面粗糙光滑程度，比如裤子和衣服是布料，表面粗糙，所以整体是黑色。胳膊和夹克的部分是光滑的塑料以及皮革，光泽度比较高，所以贴图上整体是白色，但是表面有纹理细节，模拟塑料表面的磨损细节。

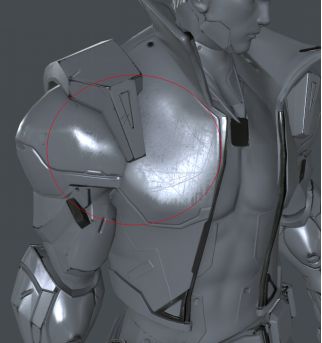

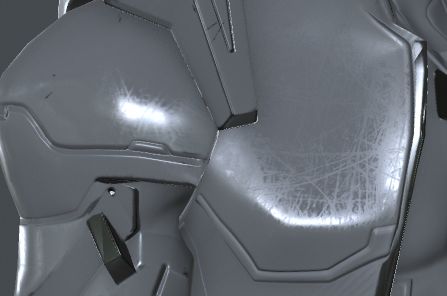

光泽度贴图细节产生的效果：可以看到肩膀上和衣服上的磨损。
反例：
不要拿高光贴图来替代光泽度贴图，或者直接把高光贴图当做gloss贴图，放置在法线B通道里，这是错的。
像下面这种做法就是错误的，光泽度贴图不等于高光贴图，原理上就不一样，重要的事情要强调多遍。

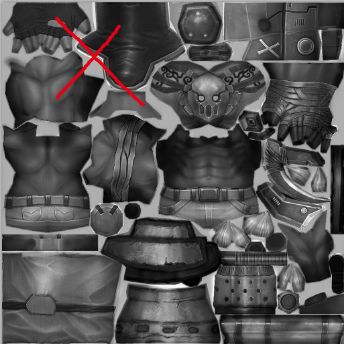

传统的高光贴图（就是拿diffuse贴图去色并加强对比度那种）不能用来当光泽度贴图使用：

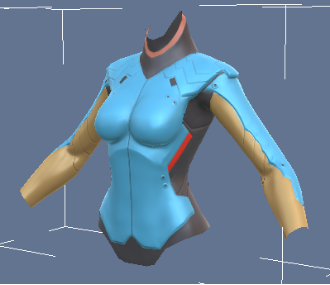

反射强度贴图： 用灰度来区分反射强度，相同的质感用一个灰度来区分，灰度越亮，反射越强烈。如图所示：
反例：同样，不要拿传统的高光贴图来替代反射强度贴图，我们没有那种拿diffuse贴图去色加强对比度的高光贴图。

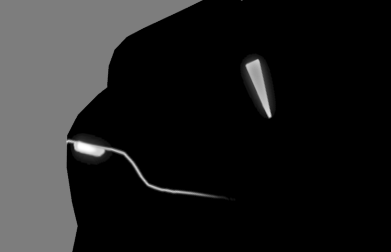

自发光贴图：自发光贴图要求画出光晕，细腻，有渐变；

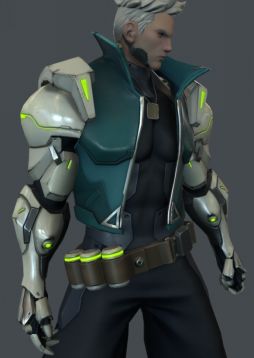

最终的贴图效果和引擎效果：（8猴渲染器和我们引擎效果对比）
3. 低模质量要求

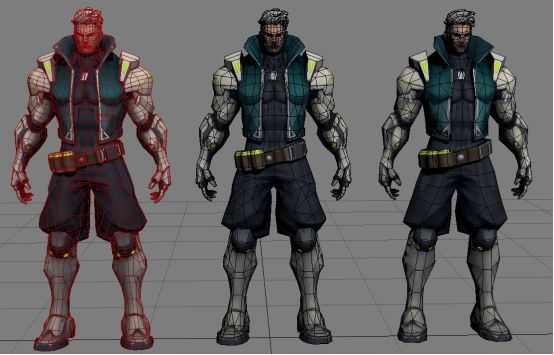

低模分为三档，分别是高精度，低精度LOD1，最低精度LOD2。

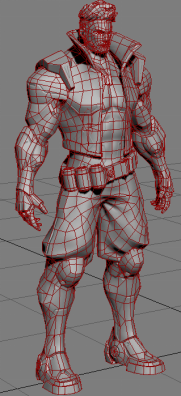

高精度模型用在宣传和商城界面中，不在游戏内出现，要求卡着高模结构制作，尽量用模型表现结构，而不是依赖法线，布线干净整洁，配合法线效果100%还原高模。

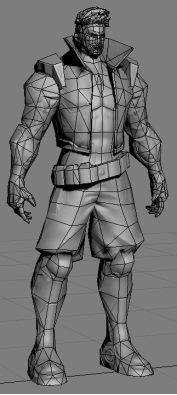

LOD1在原来的模型上减面50%----45%，用在游戏内近景，允许有一些轮廓和细节丢失，但是不允许将有厚度的模型直接删除成面片，或者严重影响模型轮廓，如图所示：
LOD2在LOD1的模型上继续减面50%----45%，用在游戏内远景，允许有一定的黑面，但是黑面不能出现在角色脸上。

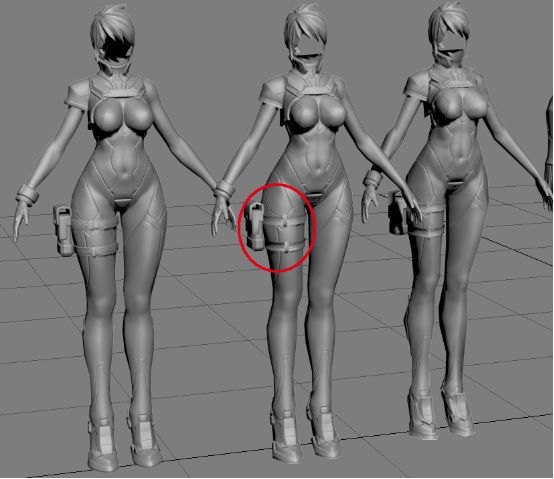

反例：LOD1模型把腿部的皮带删除成面片了，这是不允许的。
4. 美术风格要求：
1. 造型还原原画，以原画透视效果图为准，三视图作为建模辅助。
2. 早期的一批角色，造型比例和色彩质感上过于卡通，后续的制作要尽力避免这个情况出现，偏向写实（当然效果看起来卡通跟原画设计也有关系， 在原画上我们以后也会避免过于卡通的设计风格）。
3. 质感超越原画，不要把上了材质后的效果做的看起来像手绘画出来的一样，我们要求写实的质感表现。大部分质感表现可参考《守望先锋》中的角色效果和我们的主角范例。
