电气设备在生产中已广泛采用，而电气故障是不可避免的，如何排查电气故障是电工们面临的一大问题。电气维修人员是面对和解决这个突出问题的主要技术力量，在实际生产应用中能够准确地查找其故障所在，从而排除故障使电气设备能够正常稳定地运行，这是每一位维修人员应尽的义务和职责。

有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的升温、振动、气味、响声、色变等，确定设备的故障部位。
接下来将向大家介绍23条电工最常用诊断口诀，有用的知识记得分享哦！
1、电力变压器异常声响的判断运行正常变压器，清晰均匀嗡嗡响。配变声响有异常，判断故障点原因。嗡嗡声大音调高，过载或是过电压。
间歇猛烈咯咯声，单相负载急剧增。叮叮当当锤击声，穿心螺杆已松动。噼噼啪啪拍掌声，铁心接地线开断。
间歇发出哧哧声，铁心接地不良症。绕组短路较轻微，发出阵阵噼啪声。绕组短路较严重，发出巨大轰鸣声。
高压套管有裂痕，发出高频嘶嘶声。高压引线壳闪络，噼噼啪啪炸裂声。低压相线有接地，老远听到轰轰响。
跌落开关分接头，接触不良吱吱响。
2、用半导体收音机检测电气设备局部放电
巡视变配电设备，局部放电难发现。携带袖珍收音机，调到没有电台位。音量开大听声响，均匀嗡嗡声正常。
倘若声响不规则，夹有很响鞭炮声，或有很响吱吱声，附近有局部放电。然后音量关小些，靠近设备逐台测。
复又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。

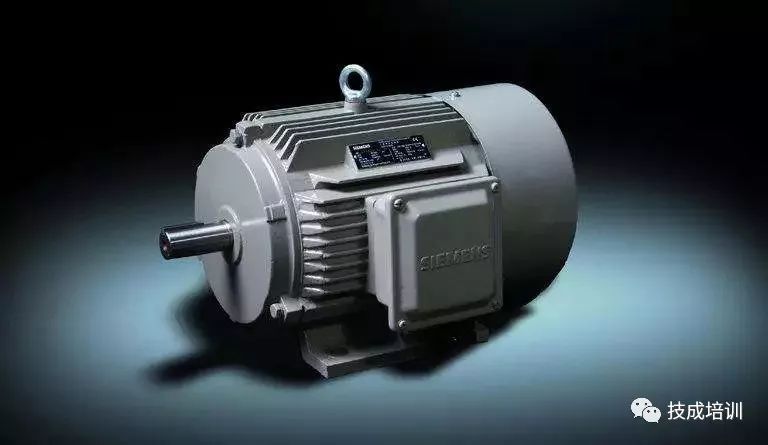

3、运用听音棒诊断电动机常见故障
运用听音棒实听，确定电动机故障。听到持续嚓嚓声，转子与定子碰擦。转速变慢嗡嗡声，线圈碰壳相接地。
转速变慢吭吭声，线圈断线缺一相。轴承室里嘘嘘声，轴承润滑油干涸。轴承部位咯咯声，断定轴承已损坏。
4、检查木杆杆身中空用敲击法巡视检查木电杆，杆身四周锤敲击。当当清脆声良好，咚咚声响身中空。
5、用根剥头绝缘导线检验发电机组轴承绝缘状况发电机组运行时，轴承绝缘巧检验。用根剥头绝缘线，导线一头先接地，另端碰触旋转轴，多次轻触仔细看。
产生火花绝缘差，绝缘良好无火花。
6、中性点不接地系统中单相接地故障的判断三相电压谁最大，下相一定有故障。
7、巡视检查电力电容器巡视检查电容器，鼓肚漏油温升超。咕咕声响不正常，内部有放电故障。

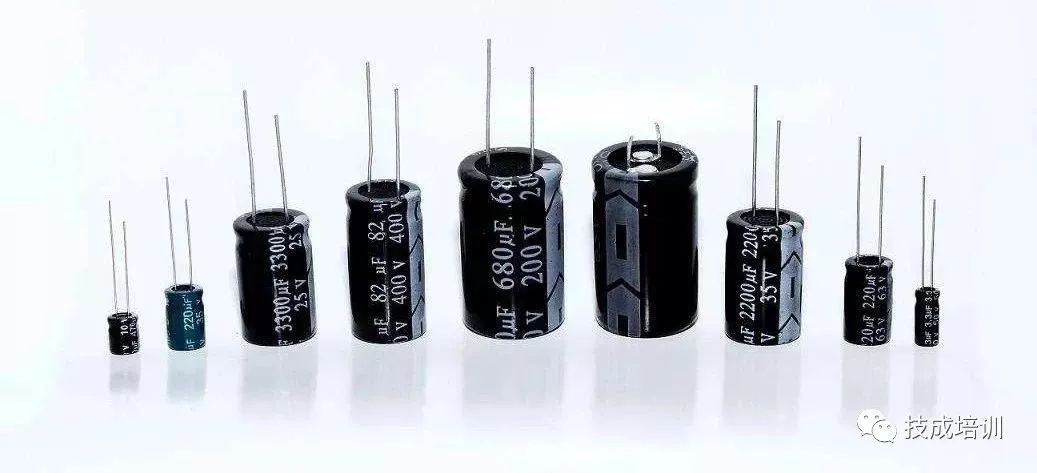

8、用充放电法判断小型电容器的好坏小型电容器好坏，充放电法粗判断。电容两端接电源，充电大约一分钟。用根绝缘铜导线，短接电容两电极。
火花闪亮是良好，没有火花已损坏。

9、识别铅蓄电池极性铅蓄电池两极性，正负记号看不清。极柱颜色来区别，负极青灰正深棕。极柱位置上区别，靠厂标牌端正极。
极柱直径不相同，正极较粗负极细。折断锯条划极柱，质较硬的为正极。极柱引线插红薯，线周变绿是正极。
连接极柱两导线，浸入稀硫酸溶液，产生气泡端负极，没有气泡端正极。
10、刮火法检查蓄电池单格电池是否短路
蓄电池内部短路，多发生在一两格。单格电池短路否，常用刮火法检查。用根较粗铜导线，接单格电池一极，
手拿铜线另一端，迅速擦划另一极。出现蓝白色火花，被检单格属良好。红色火花是缺电，没有火花已短路。
11、抽中相电压法检查两元件三相电能表接线三相三线电能表，抽中相电压检查。负荷不变情况下，断开中相电压线。
观看电能表运转，圆盘正转慢一半，唯一正确性接线，否则接线有错误。
12、判断微安表内线拳是否断线
微安表线圈通断，万用表不能测判。微安表后接线柱，铜绿导线短接好，然后摇动微安表，同时看表头指针。
缓慢摆动幅度小，表内线圈则完好。较快大幅度摆动，表内线圈已断线。
13、根据熔丝熔断状况来分析判断故障看熔丝熔断状况，判断线路内故障。外露熔丝全熔爆，严重过载或短路。熔丝中部断口小，正常过载时间长。压接螺钉附近断，安装损伤未压紧。
14、根据色环标志来识别电阻大小
成品小型电阻器，色环标称电阻值。色环第一环确定，靠近电阻边缘环。最末一环为偏差，倒数二环是倍数。
其余色环阻值环，表示阻值有效数。色标颜色代表数，倍数十的次方值。棕红橙黄绿蓝紫，一二三四五六七，灰八九白黑为零，金一银二负倍数。

15、劣质铝芯绝缘线识别法
塑料绝缘铝芯线，看摸芯皮识优劣。芯线柔软银白色，劣质较硬色发乌。
外皮色艳印厂名，劣质陈旧无标识。外皮芯线接触紧，劣质套大芯小松。
16、鉴别白炽灯灯泡的好坏白炽灯灯泡好坏，眼看手模来鉴别。泡圆光洁无砂眼，商品标识印字清。玻璃灯芯不歪斜，丝钩钨丝排列均。灯头安装不歪斜，稍用力拉不感松。
17、鉴别变压器油的质量变压器油外观看，新油通常淡黄色。运行后呈浅红色，油质老化色变暗，强度不同色不同，炭化严重色发黑。
试管盛油迎光看，好油透明有荧光。没有蓝紫色反光，透明度差有异物。好变压器油无味，或有一点煤油味。
干燥过热焦臭味，严重老化有酸味。油内产生过电弧，则会闻到乙炔味。
18、滴水检测电动机温升
电机温升滴水测，机壳上洒几滴水。只冒热气无声音，被测电机没过热。冒热气时咝咝响，电机过热温升超。
19、三相电动机未装转子前判定转向的简便方法电动机转向预测，转子未装判定法。铜丝弯曲成桶形，定子内径定桶径。定子竖放固定好，棉线吊桶放其中。
桶停稳后瞬通电，桶即旋转定转向。

20、电动机绝缘机械强度四级判别标准
电动机绝缘优劣，机械强度来衡量。感官诊断手指按，四级标准判别法。手指按压无裂纹，绝缘合格手感硬。
按时发生小裂纹，绝缘处于脆弱状。按时发生大变形，绝缘已坏停止用。
21、手感温法检测电动机温升电动机运行温度，手感温法来检测。手指弹试不觉烫，手背平放机壳上。长久触及手变红，五十度左右稍热。
手可停留两三秒，六十五度为很热。手触及后烫得很，七十五度达极热。手刚触及难忍受，八十五度已过热。
22、手模低压熔断器熔管绝缘部位温度速判哪相熔断
低压配电屏盘上，排列多只熔断器。手模熔管绝缘部，烫手熔管熔体断。
23、手拉电线法查找软线之间断芯故障点单芯橡套软电线，中间断芯查找法。双手抓住线外皮，间隔二百多毫米。同时用力往外拉，逐段检查仔细看。
线径突然变细处，便是断芯故障点。
如果电气故障靠人的直接感知无法确定部位，需要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位。
电工技能口诀朗朗上口 电工作业得心应手！
1、电工三条线电工把握三条线,火线零线生命线,三根火线是动力,一火一零是照明。身配工具四大件,电刀起子钢丝钳,带有扳手架外线,工作全程讲安全。
2、外线作业 杆上作业搞安装,就便扳手可以量，距离尺寸要把握,统一标准一个样。高距低压一米五,低距低压可八十①，扳手量绳绳测距,一材多用有保障。
注:①指直线杆,高、低压横担之间的距离,八十则是80cm。

3、室内检修查线检修有要法,接头触点重点查,先查源头熔断丝,故障顺藤来摸瓜。有火不亮是零线,或是开关控错相,有火暗淡是感应,无电无火断了相。
 4、重视生命
 以人为本重人才,别人器重更自爱,凡是安全不在意,违章蛮干会出坏。要知生命只一次,失去不会再回来,高严细致对工作,幸福伴你终生在。
5、学习电工知识要诀电工知识真奇妙，微观领域去探讨、物微陌生不知晓，宏观宇宙相比较。日月星辰各有道，遵循规律不乱套，电的起源把根找，深钻细想就知道。
6、电工作业三条线四大件电工把握三条线，火线零线生命线，
三条火线多动力，一火一零做照明。
身配工具四大件，电刀起子钢丝钳，
带有扳手架外线，工作全程讲安全。
7、电工作业弹三弦电工作业弹三弦，仪表测定标准音，
拨来弹去音乐美,奏出社会和谐音。
常用工具熟拨练，弹动三根动力鸣，
照明两根送光明,神州多娇电工人。
8、外线架设安装杆上作业搞安装，就便扳手可以量，
距离尺寸要把握，统一标准一个样。
 高距低压一米五，低距低压可八十，
扳手量绳绳测距，一材多用有保障。

 9、配电导线载流量估算
绝缘导线满载流，导线截面乘倍数，
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五，
穿管温度八九折，裸线载流加一半。
10、直流电路三参数
直流电路三参数，电流电压和电阻，电流I来电压U，电阻R把电流堵。
电子流动叫电流，电压多指两位差，电阻位符欧米嘎，电流安A伏V压。
11、交流电功率知识交流功率有三种，字符表示也不同，视在S、无功Q，P的含义是有功。功率单位各是啥，同是功率位不同，视在伏安无功乏，有功单位可是瓦。
12、常用电气设备负荷电流概算
实用电流如何求，估算方法也简陋，照明千瓦四点五，电力千瓦两个流。单相电机按八安，三相电热一倍半，两相电压三百八，两点七安是电焊。
13、珍爱生命讲安全
以人为本重人才，别人器重更自爱，凡是安全不在意，违章蛮干会出坏。要知生命只一次，失去不会再回来，高严细致对工作，幸福伴你终生在。来源：网络，版权归原作者，侵删
