彩云发现读者老爷们的知识面真是相当广博，总是能问出各种冷门的问题，有的还真把彩云给问住了。在介绍管退式手枪闭锁方式时，有位读者老爷问一个叫AF Strike One的手枪是什么闭锁方式，一时彩云还真懵逼了，这是啥手枪呀？查阅资料才知道，原来这是意大利俄罗斯联合研制的一种自动手枪，意大利的名字就叫Strike One，而俄罗斯的名字叫Strizh，雨燕。

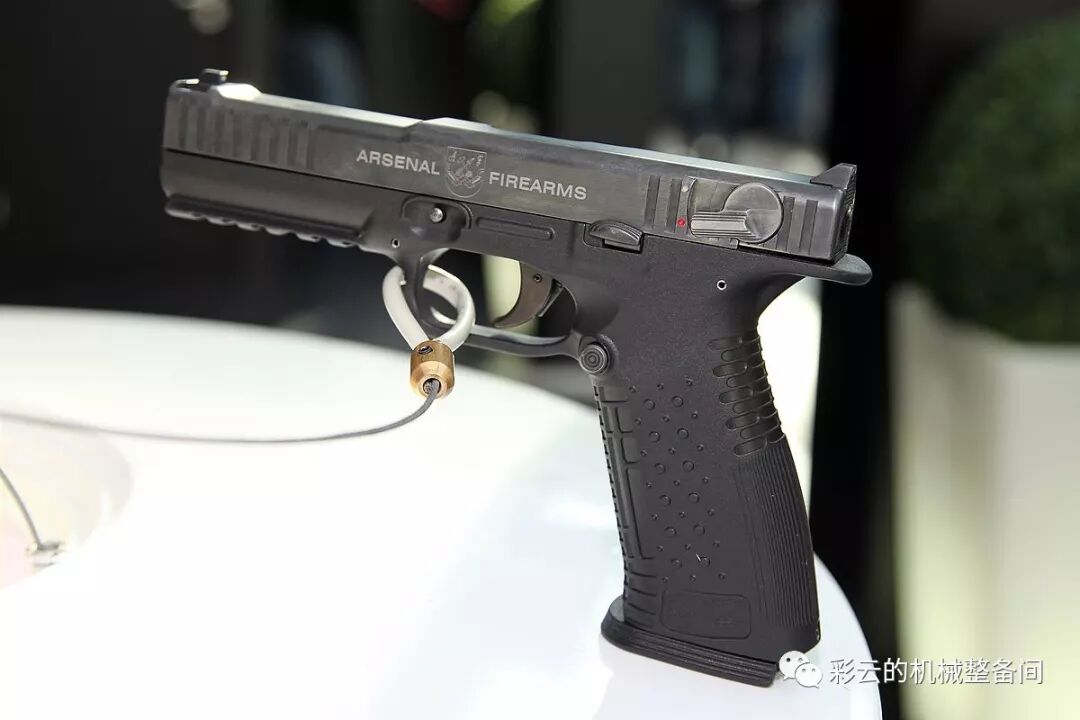

AF Strike One，“雨燕”手枪
Strike One,或者“雨燕”手枪是由一个跨国公司——阿森纳武器公司（Arsenal Firearms）研发的，该公司的总部在俄罗斯，在俄罗斯、意大利、奥地利都设有其制造厂。“雨燕”手枪的定位是俄罗斯和其他国家的军用/执法用手枪，也面向民间个人防卫武器和运动手枪领域（如实用射击比赛IPSC）。为适应俄罗斯和西方国家的市场，“雨燕”手枪拥有多个口径，如9x19mm（包括俄罗斯特有的9x19mm 7N21、7N31强装药穿甲弹）、9x21mm IMI、.357SIG、.40S&W，还包括射击训练用的.22LR口径和俄罗斯10x28mm防暴手枪弹口径。

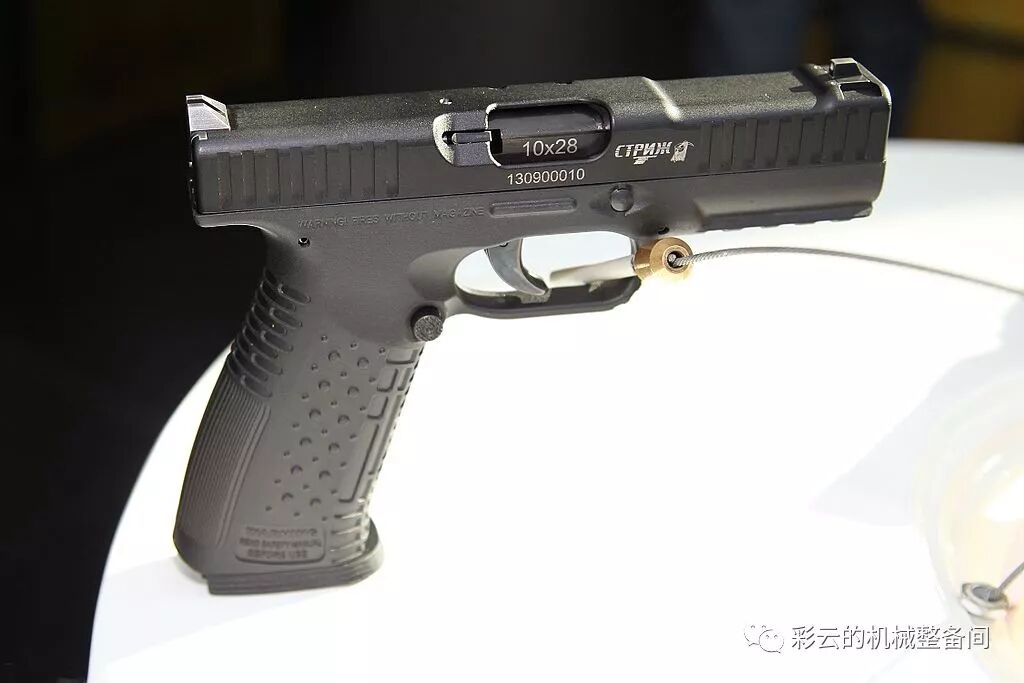

10x28mm防暴橡皮弹口径的“雨燕”手枪

为适应不同用户的个性化需求，“雨燕”手枪有不同的外观颜色。
这位读者老爷特地问“雨燕”的闭锁方式，想必他大致知道“雨燕”的闭锁方式比较特殊。从自动原理分析，“雨燕”仍属于管退式武器，击发后枪管先与套筒结合在一起共同后坐一小段距离，待弹头飞出枪口膛压下降后枪管停止后坐，套筒继续后坐退壳。但是，“雨燕”实现闭锁的方式既不是枪管偏移（勃朗宁闭锁）、也不是卡铁摆动（伯莱塔92、瓦尔特P38/P1）、也不是枪管旋转（伯莱塔Px4“风暴”、9mmQSZ92、GLOCK46），而是比较特别的卡铁起落闭锁。
如果我们分解“雨燕”的套筒、枪管和套筒座，会发现枪管中部有一“Y”形零件，该零件即“雨燕”的闭锁卡铁。闭锁卡铁上方的“Y”形抱着枪管，两侧有对称的导槽，卡铁下方有一凸起，凸起上有一个横向贯通的肾形孔，装配时，套筒座上有一根横向轴销穿过这个肾形孔。

分解后的“雨燕”手枪套筒、枪管、复进簧和导杆，以及闭锁卡铁，画面右侧Y形零件就是闭锁卡铁。

圈出的就是闭锁卡铁，此时能看到闭锁卡铁下方有一肾形孔。
那么这个闭锁卡铁是如何工作的呢？在为什么有的手枪套筒后坐时枪管向上翘？一文中，彩云提到有些使用枪管偏移闭锁的手枪是用枪管凸耳上的肾形孔带动枪管后端上下偏转，完成闭锁和开锁动作的，其实“雨燕”的这个肾形孔用途类似，只不过它不带动整个枪管上下偏转，只带动闭锁卡铁上下运动。
当“雨燕”手枪推弹上膛后，套筒和枪管都复进到最前方位置，此时闭锁卡铁（下方示意图中红色零件）由于底下那个肾形孔的作用被往上推，像一个插销一样插在枪管与套筒之间，套筒内侧左右对称的导棱（下方示意图中深绿色部分）被闭锁卡铁顶住，套筒不能后退，套筒后方封闭枪膛后端，实现闭锁。
扣动扳机，击针释放击打底火，点燃发射药，发射药燃气做功将弹头向前推，枪管也在后坐力作用下向后运动，由于此时闭锁卡铁还在上方位置，枪管与套筒之间的锁定关系还未解除，故枪管只能和套筒锁定在一起共同后坐一小段距离，后膛尚未开锁，这一小段距离叫“自由行程”。随着弹头飞出枪口，枪管和套筒继续后坐，由于肾形孔的作用，闭锁卡铁被往下拉，直到套筒内对称的导棱对准闭锁卡铁两侧的导槽，终于套筒有了后坐空间，实现开锁。此时枪管后坐到极限位置停止后坐，套筒则继续后坐完成抽壳。

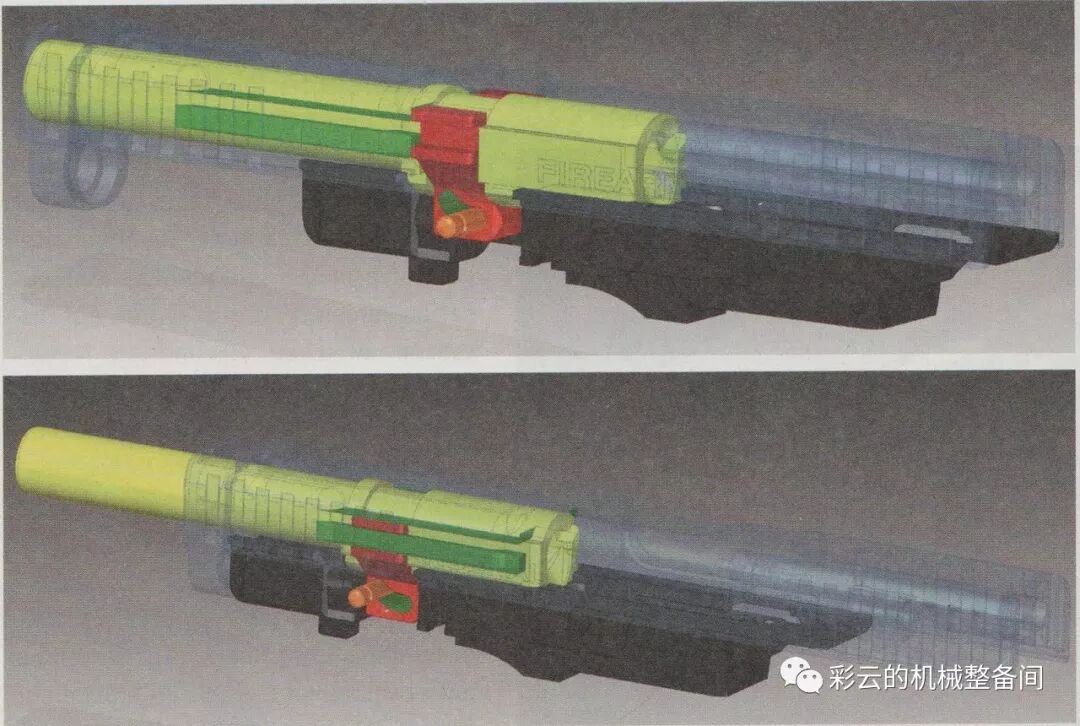

“雨燕”手枪闭锁卡铁工作原理示意图：上为闭锁状态，红色的卡铁上升，套筒内侧对称的导棱（绿色）顶在卡铁上，套筒无法脱离枪管后坐；下为开锁状态，红色的卡铁下降，套筒内侧对称的导棱在卡铁两侧导槽内通过，套筒脱离枪管后坐，打开后膛抽壳。
其实“雨燕”手枪的这种卡铁起落闭锁在自动手枪上并非新鲜事物，早在1901年，德国枪械设计师伯格曼设计的伯格曼-贝阿德自动手枪就使用了管退式+卡铁起落闭锁结构，闭锁状态时卡铁上升锁定枪机与枪管后膛（伯格曼-贝阿德自动手枪设计较早，有独立的枪机，不是今天自动手枪常见的套筒），击发后枪管短促后坐一小段距离，让出卡铁下降的空间，卡铁下降解除枪机与枪管的锁定让枪机继续后坐抽壳。

伯格曼-贝阿德M1910自动手枪，发射9x23mm拉果手枪弹，6发或10发弹匣供弹。该枪的弹匣布置在扳机前方，类似毛瑟C96自动手枪，这是很多早期自动手枪的特征。

伯格曼-贝阿德M1910自动手枪剖视图，圈出的即是闭锁卡铁。

注意看这个GIF动图中闭锁卡铁的工作过程，击发后枪管连同枪管节套（整个手枪上半部分都是枪管节套）一同后坐一小段距离，随后卡铁下降开锁，枪机后坐退壳。
另一种使用卡铁起落闭锁的老式自动手枪是芬兰在20世纪30-40年代装备的拉蒂L-35自动手枪。该枪外观和德国卢格P08手枪有些相似，但内部结构不同：卢格P08是管退式+肘节闭锁，拉蒂L-35是管退式+卡铁起落闭锁。不过拉蒂L-35的卡铁运动方向和“雨燕”、伯格曼-贝阿德相反，它是闭锁时卡铁下降，开锁时卡铁上升，而且拉蒂L-35手枪的枪机有专门的加速子，加速枪机后退脱离枪管，这个结构在管退式机枪上较常见，管退式手枪上很罕见。

芬兰拉蒂L-35自动手枪

拉蒂L-35手枪的工作原理，注意枪身后部有一上下起落的闭锁卡铁，上升为开锁，下降为闭锁。为加速枪机后坐离开枪管，枪机前方还有一个弯曲的加速子杠杆。
那么“雨燕”的这种卡铁起落闭锁有什么优势呢？主要的优势有两个：
1、射击精度较高。传统的勃朗宁枪管偏移闭锁结构虽然在枪管开始偏转时弹头已飞出枪口，对正在发射的这发弹射击精度没有直接影响，但每次射击枪管都要上下偏转一次，每一次复位的位置很难做到高度同一，故打一组枪弹时，会扩大这一组枪弹的射击散布。卡铁起落闭锁手枪在射击时枪管只做前后短促运动，枪管轴线不发生偏转，少了复位后位置同一性的问题，故射击精度会更高。
2、较大幅度降低火线高度。勃朗宁枪管偏移闭锁结构射击时枪管后端要向下偏转，故全枪高度必须留出这一空间，枪管离握把的高度较高，而卡铁起落闭锁的“雨燕”手枪枪管不需要上下偏移，再加上使用击针平移击发机构，故枪管到握把的高度可以压得很低，可大幅度降低火线高度，也就减小了射击时枪口上跳力矩，枪口跳动更小。

“雨燕”手枪结构图，可见其采用击针平移击发结构，枪管轴线离握把的高度很低。

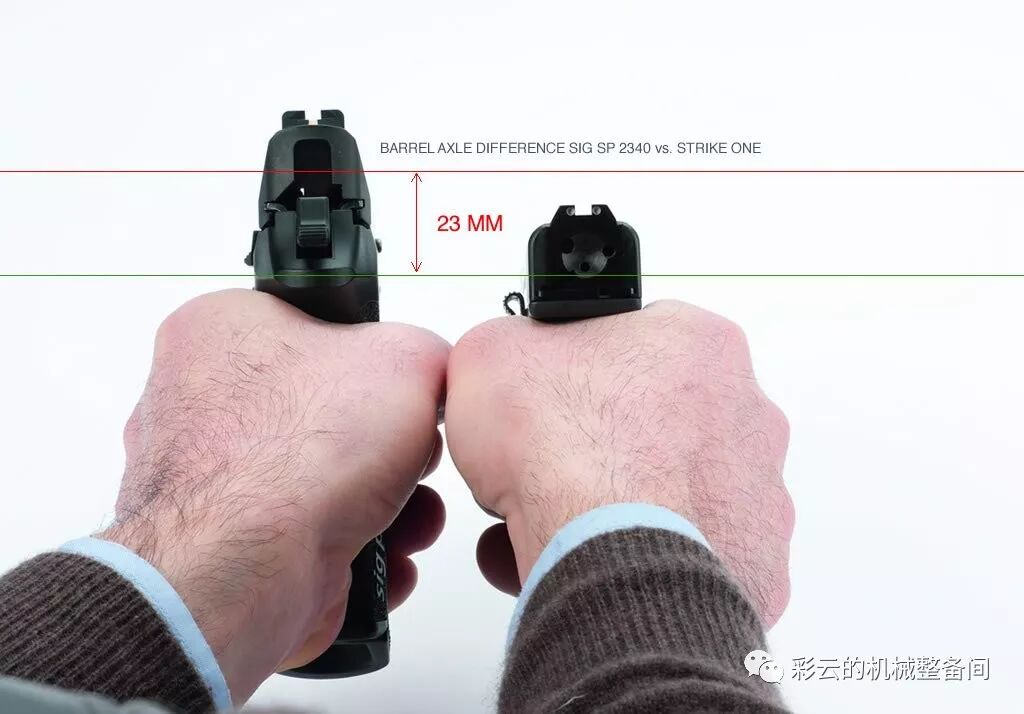

SIG手枪与“雨燕”枪管轴线高度对比，后者明显更低。

持“雨燕”手枪射击的场景，可见其火线高度
