[第五届机王争霸赛]专业MOD组——CUNEE 2 by yangly

阅读量:3870386 2019-10-28

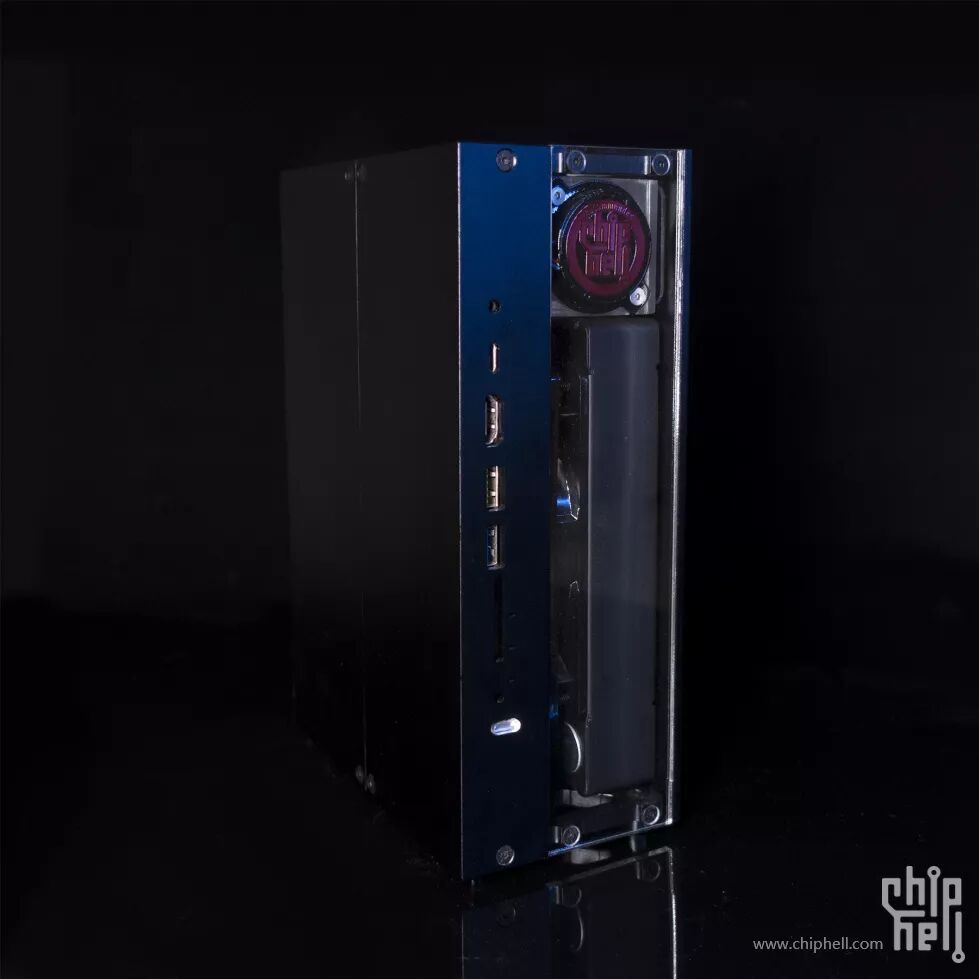

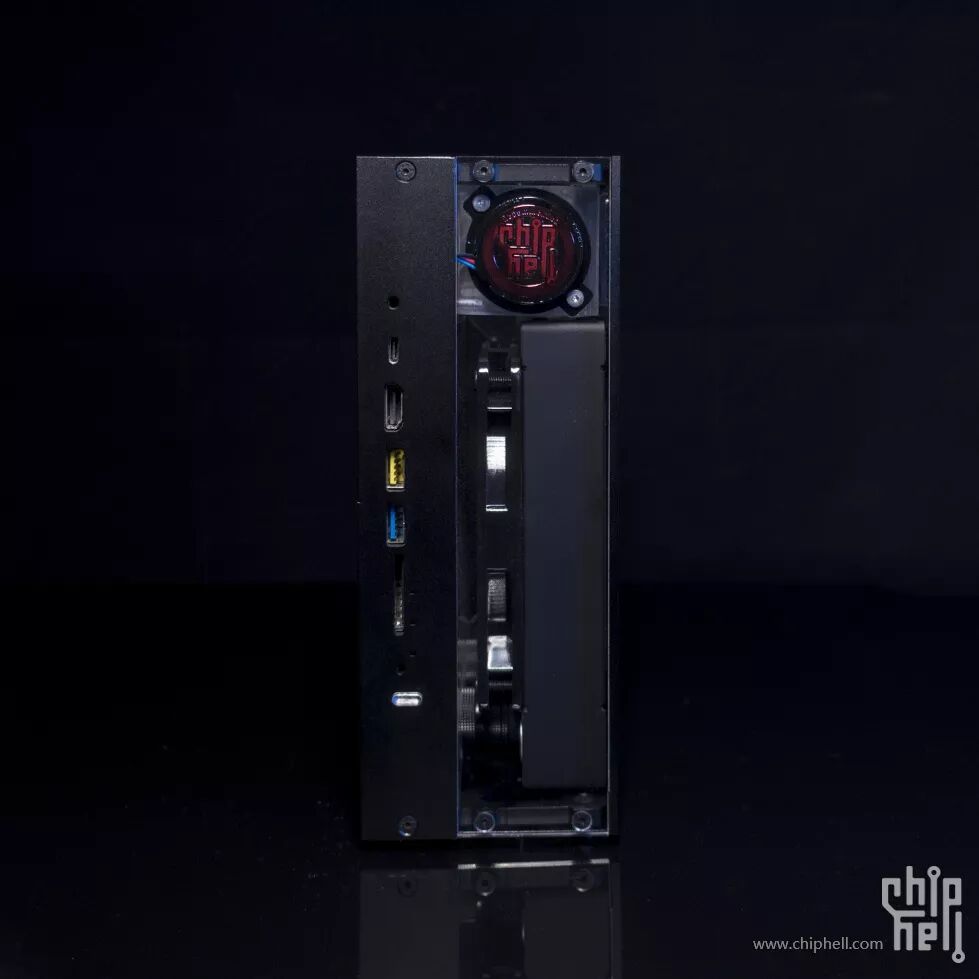

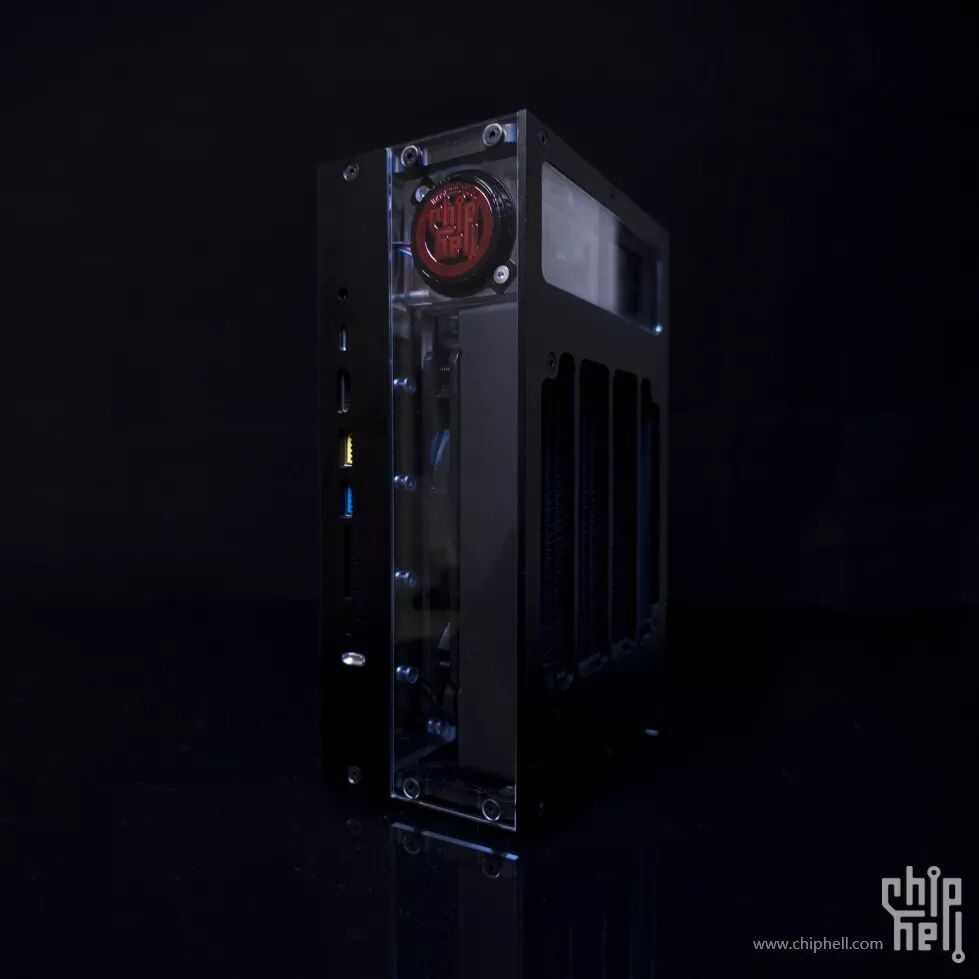

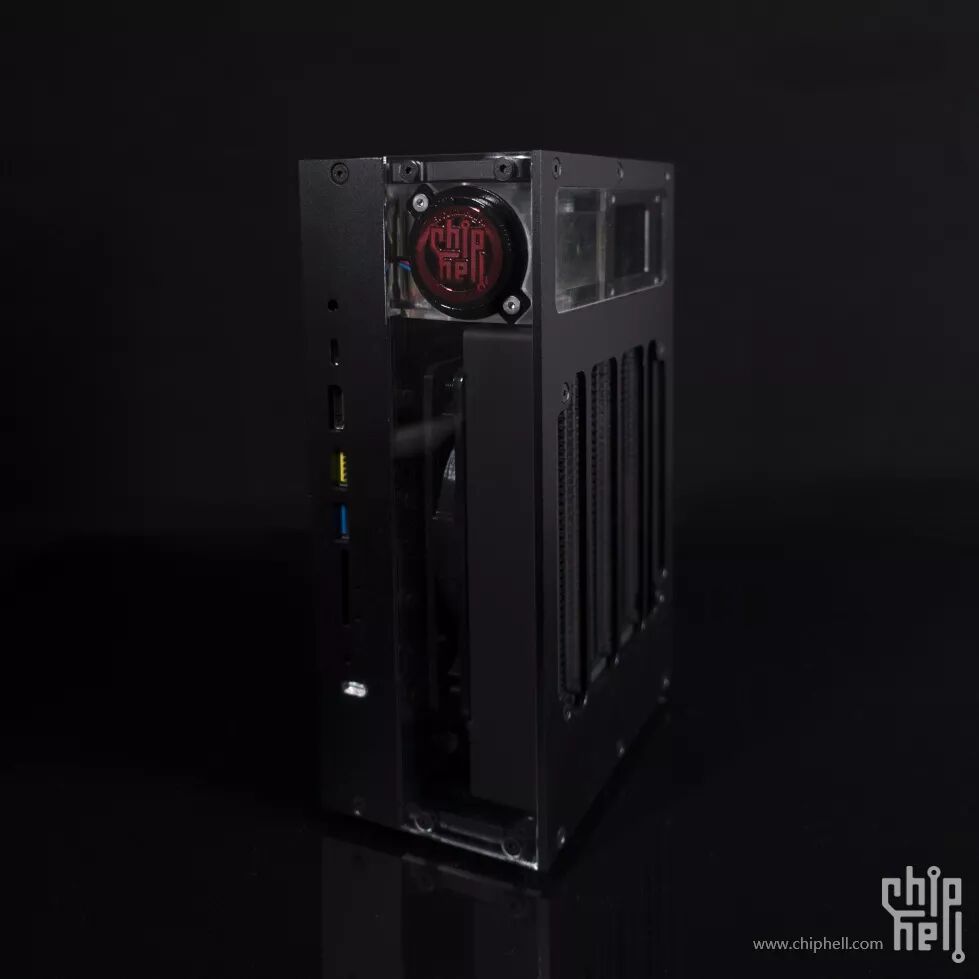

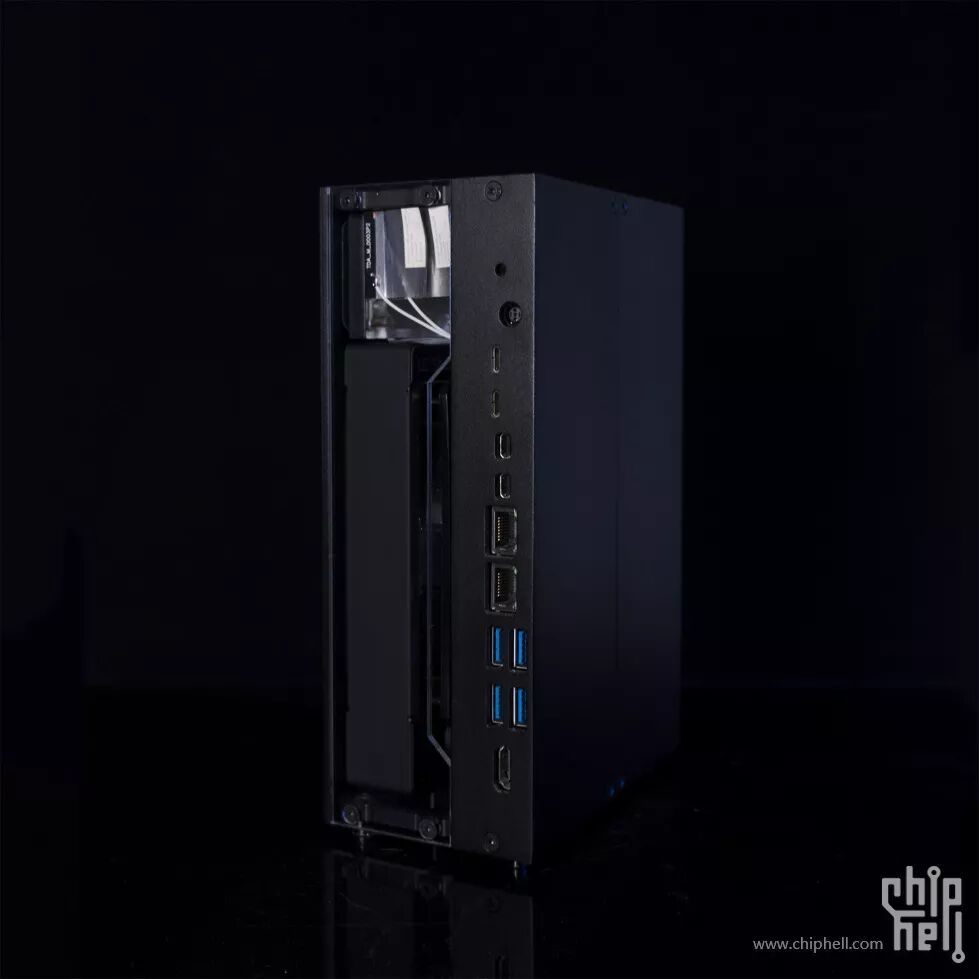

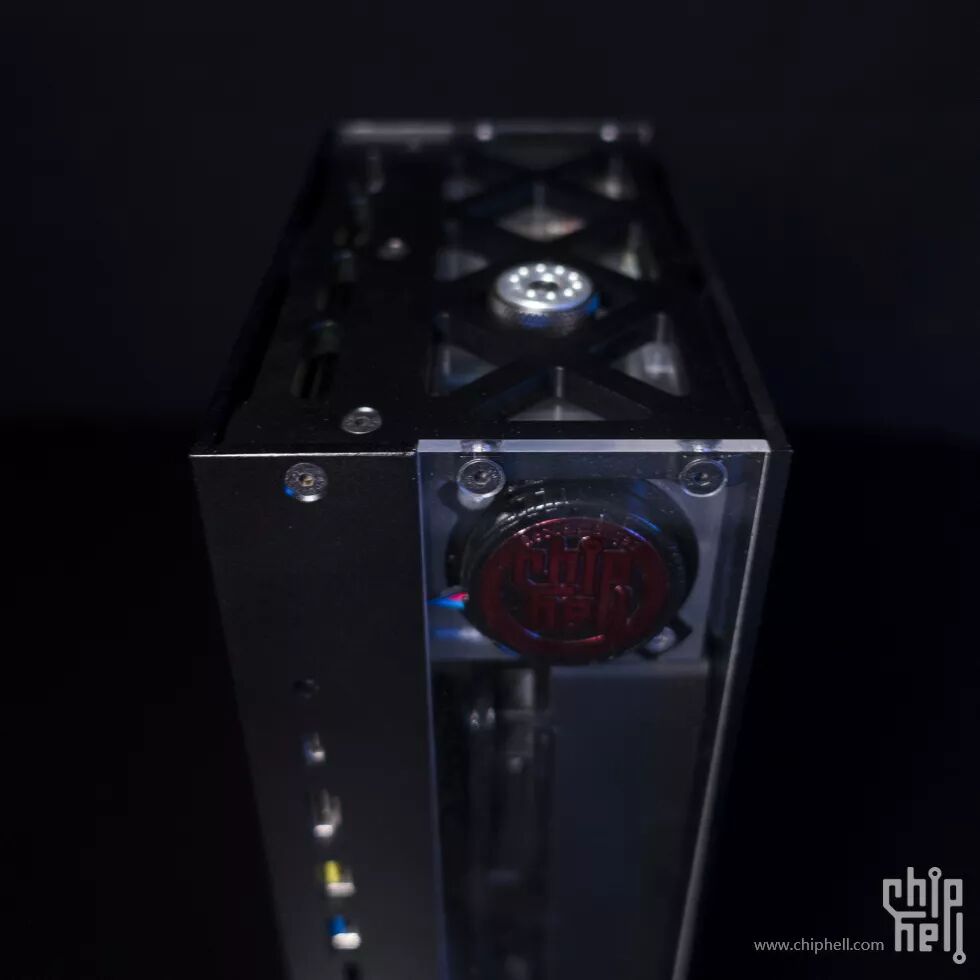

先上成片,为了这次比赛专门自学了点摄影,第一次这么正式地拍东西,还买了一些道具。
拖更的这一个月因为工作上比较忙,加上在为最后的成片拍摄做一些准备,各位久等了~~















WORKLOG

前言
       上次机王争霸我曾改造了一台水冷版的冥王峡谷,名为CUNEE,赛后意犹未尽,在第一代CUNEE的基本上做了不少升级:散热性能、外观、功能、易用性、静音等方面都做了很大提升。如果10L不到的高性能ITX平台可以号称“小钢炮”,那 CUNEE Ⅱ 便是“迷你水炮”。
灵感
        这台 CUNEE Ⅱ 的设计方案早在18年就开始在构思,整个方案并没有在第一代的基础上改进而来,而是全部推翻,所有组件均是全新设计:使用了更大规模的冷排,全新设计的全覆盖紫铜冷头并兼具水道板的功能,更高性能的水泵,铝合金+亚克力机身,一台常规水冷主机该有的功能 CUNEE Ⅱ 都具备,同时组装简单,后期维护方便,低噪音。随着第五届机王争霸赛的开始,也是时候将这张画了一整年的图纸变成实物。
命名来源:
        冥王峡谷Hades Canyon名字里的哈迪斯Hades,是希腊神话中统治冥界的冥帝,他是第二代神王神后克洛诺斯和瑞亚的儿子,宙斯的哥哥。他的婚配者是神王宙斯与谷稻之神得墨忒耳的女儿珀耳塞福涅。哈迪斯身上有一股驱之不去的死亡气息。同时由于冥府位于地底,哈迪斯同时也被视为地下矿产的支配者。
       克罗诺斯因为害怕其子将会推翻他,便把妻子瑞亚的孩子们都吞下肚子,哈迪斯是长子。而后独眼巨人帮哈迪斯制作一顶能隐形的头盔库内埃(Cunee)。十年的提坦之战中,他使用隐形盔潜入提坦的大本营,毁掉了他们的武器,打败了他的父亲,和两个弟弟结束了这场战争。之后兄弟三人瓜分世界,采取了普罗米修斯的提议——抽签,哈迪斯抽中管理地狱的签,身为冥神。他通常是坐在四匹黑马拉的战车里,手持双叉戟,无论前面有任何障碍他都将铲除。
以库内埃Cunee命名这套机箱与散热系统,希望它也能像神话故事里那样成为冥王哈迪斯的得力神器。
设计

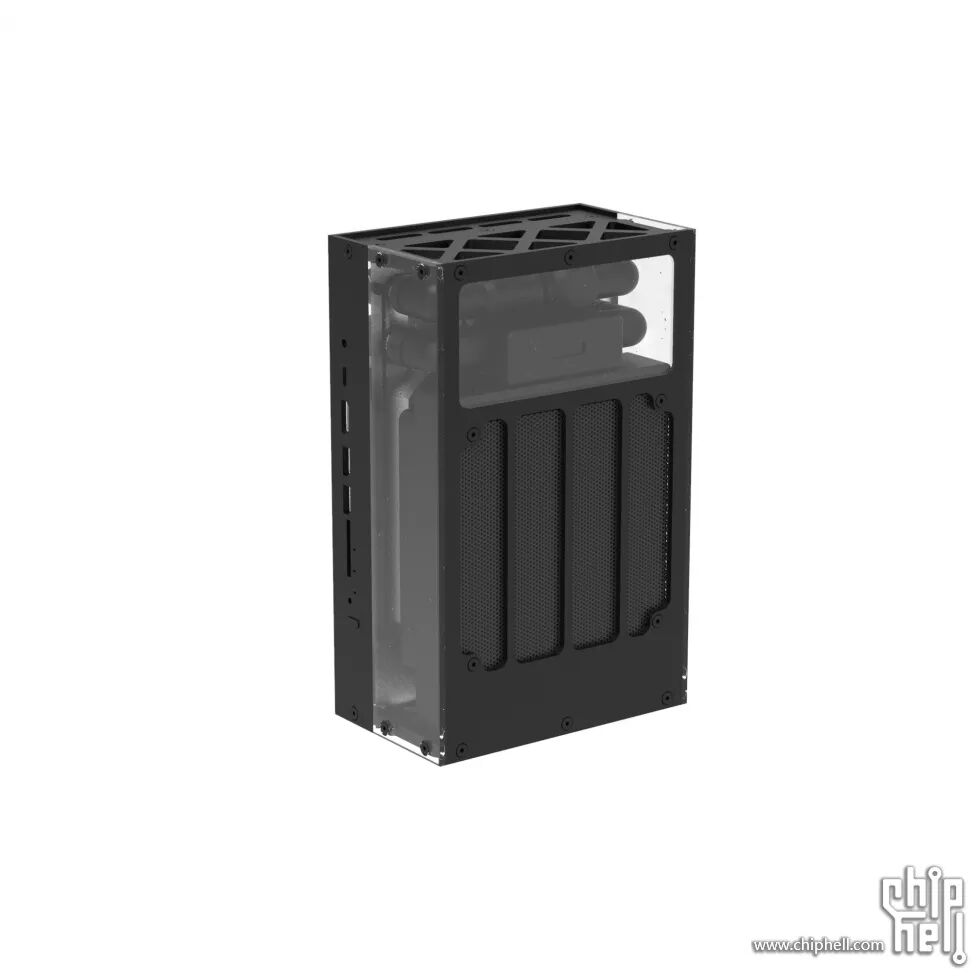

        CUNEE Ⅱ 的方案是从18年秋开始构思,通过多次试验确定使用EK SE 120薄排,此前买过EK PE 120、BP 120薄排、XSPC AX120 ,但这三款尺寸、做工、外形,都或多或少有不足。下图是早期的设计:使用DDC水泵,无水箱,仅有水温计,水道比较复杂。外形改过很多次,早期的图纸没有保留下来,下图的外形设计跟最终的差别不大。


        最终定稿的便是第一张图,再放一张爆炸图,整个机箱的设计耗时最长的就是水冷头和集成泵盖、水温计、流速计等功能的水箱。水冷头为全覆盖式,跟比主板略大,集成了水道功能,整个水冷系统仅用到2个伸缩接头。主机内部被水冷头分为两个仓:主板仓+水冷系统仓;通过水冷头分隔开来,主板仓内不会有强制进风,可以减少积灰;同时,即使水路漏水,水也难以流到主板仓内,避免主板短路。
        上下的支架固定在冷头上,所有外观覆盖件固定在两块支架上;这样做尽量减少了机箱的零件,还有一个好处就是机箱覆盖件可以做到一定程度的模块化,后期可任意更换外观样式。

制作
        方案定下来后,便是购买需要的硬件,大部分配件在设计的时候已经买到手的,提前拆开研究,量尺寸;定制件就交给厂家去加工,最后便是组装。
1.硬件
        下面就是这次方案的主角:INTEL  NUC8I7HVK 搭载了INTEL的I7-8809G处理器,处理器集成来至AMD的VEGA M显卡芯片,且自带4GB HBM2显存。虽已上市一年之久,但仍是目前市售最强NUC,性能略低于i7-7700+GTX1060,主机体积仅1.2L。旧主板使用一年以来十分稳定,没有出现过任何问题,大部分网游高画质通吃,玩了大概50小时的刺客信条:奥德赛,中等画质可流畅运行,高画质略微有些卡顿。
配置列表
  CPU
  INTEL NUC8I7HVK 主板,

板载CPU:i7-8809G,集成显卡:Radeon RX VEGA M GH

主板芯片组:HM175,无线网卡:INTEL 9260AC
显卡
主板
内存
海盗船复仇者DDR4 8G*2 2400 笔记本内存
硬盘1
Intel 760P 256G
硬盘2
Intel 760P 256G
机箱
Cunee Ⅱ (自制)
冷头
自制紫铜水冷头
冷排
EK SE120
风扇
大镰刀 SY1212SL12H-P
        去年为了赶着参加比赛,在行货还未上市的时候就买了裸板,一直想体验一把全新的冥王峡谷开箱仪式。为了这次比赛又入了一台全新的,也算是了结了一个遗憾。感慨的是都一年过去了,这货居然没怎么降价。。。

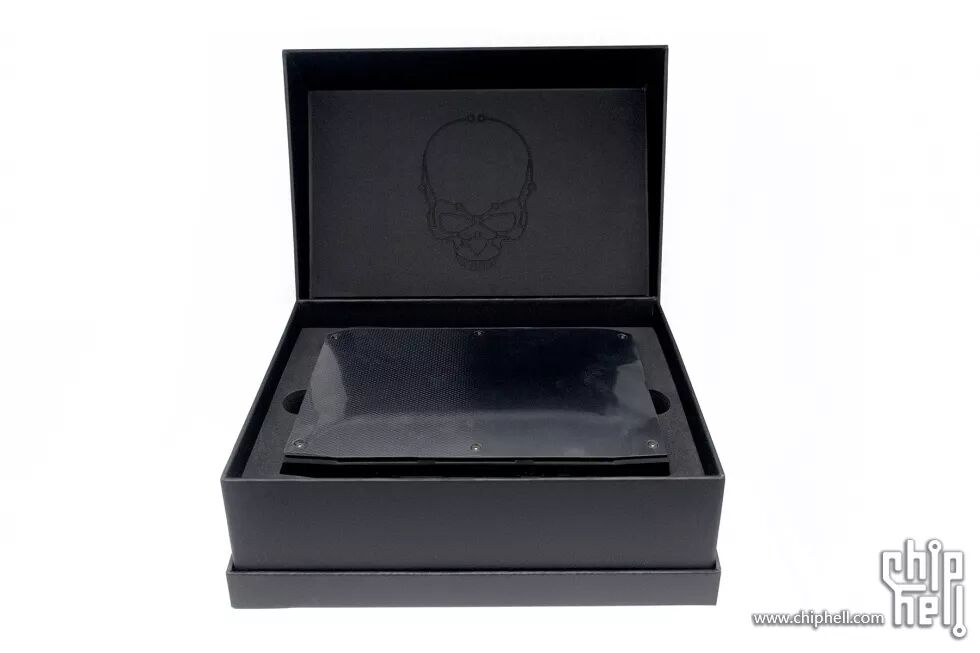

        整个盒子做得比较有质感,翻开上盖第一眼看到的是INTEL峡谷系列NUC的骷髅图案,仪式感足足的;顺便拍了一张可以作为壁纸的骷髅图案特写。


        主机外壳像是ABS材质的,做了磨砂质感的处理,顶盖左侧带有密布的凸点,过渡到右侧逐渐平整,右侧隐藏了大家熟悉的信仰骷髅灯,开机后可点亮。

        整个主机十分小巧,接口丰富。

       下面这些在这次方案中都不会用到:左上是钣金制作的主框架+紫铜散热片+金属外壳的双风扇,整个主机大部分的重量都在这部分;右上是ABS的中框+金属隔板+灯效模块,这部分主要还是起装饰作用,也起到一定的支架作用;左下是ABS的顶盖;右下是螺丝与核心背面的金属支架。整个主机做工优良,手感扎实,结构上的设计也比较方便新手玩家自己动手添加内存与硬盘。

       剩下的便是唯一需要用到的主板了,除了多了一些贴纸,其实跟去年买的裸板是一样的。

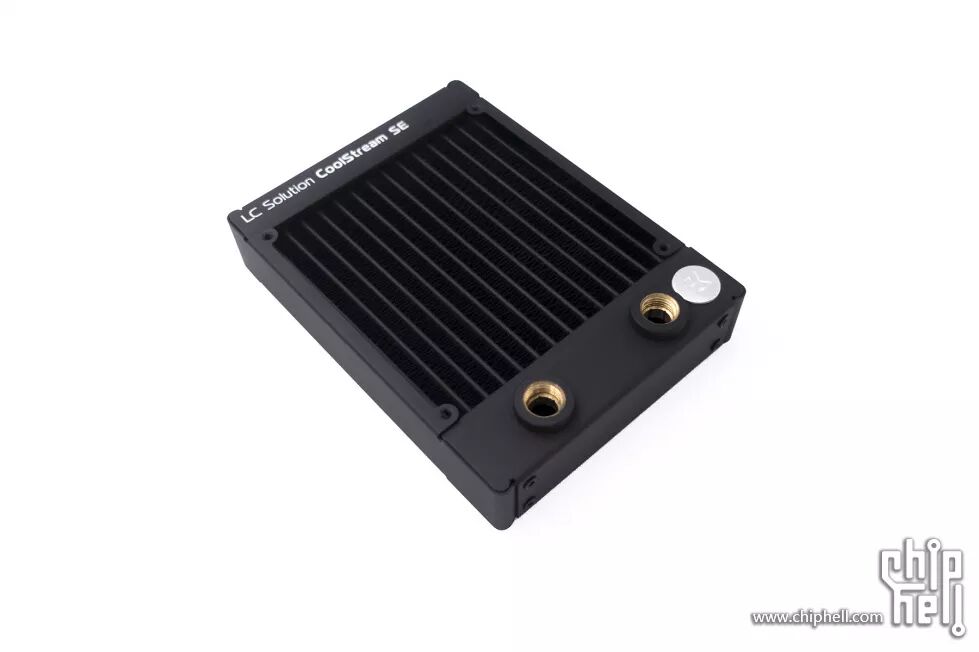

        冷排采用的是EK SE 120,纯铜冷排保证了性能,尺寸紧凑,造型更为方正,这些都更加适合这样的小尺寸水冷系统。

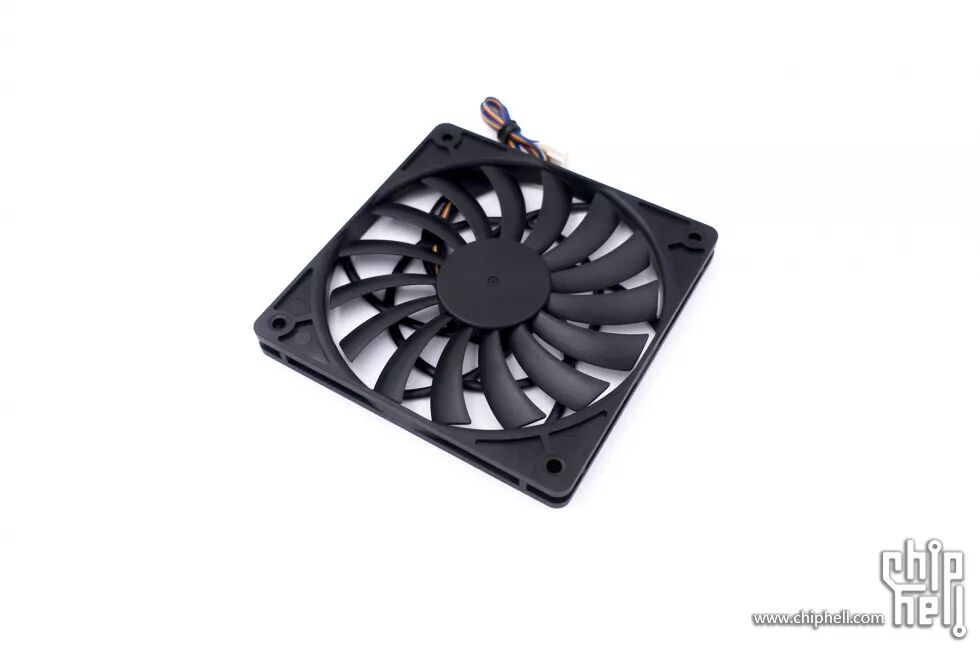

        搭配冷排使用的是镰刀的SY1212SL12H-P,能买到的最薄的12cm风扇,风量略微有点担心,后期风量不足的话就换成猫头鹰的薄扇。


        风扇后期换成了,酷冷的15mm薄扇,镰刀的这款风量实在太小。之所以没用猫扇,主要还是因为颜色的原因。

        水道的温度及水流速度使用的是 FREEZE  MOD  LSJ-ZN这款数显温度计来监测,收到后发现太大,拆开研究了下,发现有改小的潜质。


        内部的PCB与屏幕,供电线已经改焊成镀银线,银色堵头样式的是温度探头,三线的黑色较小原件是通过磁性感应的流速计探头。

        下面是与流速计探头配合使用的模块,由两块塑料外壳加上内部带磁性的转子组成,其中一块外壳上带有固定叶轮结构。

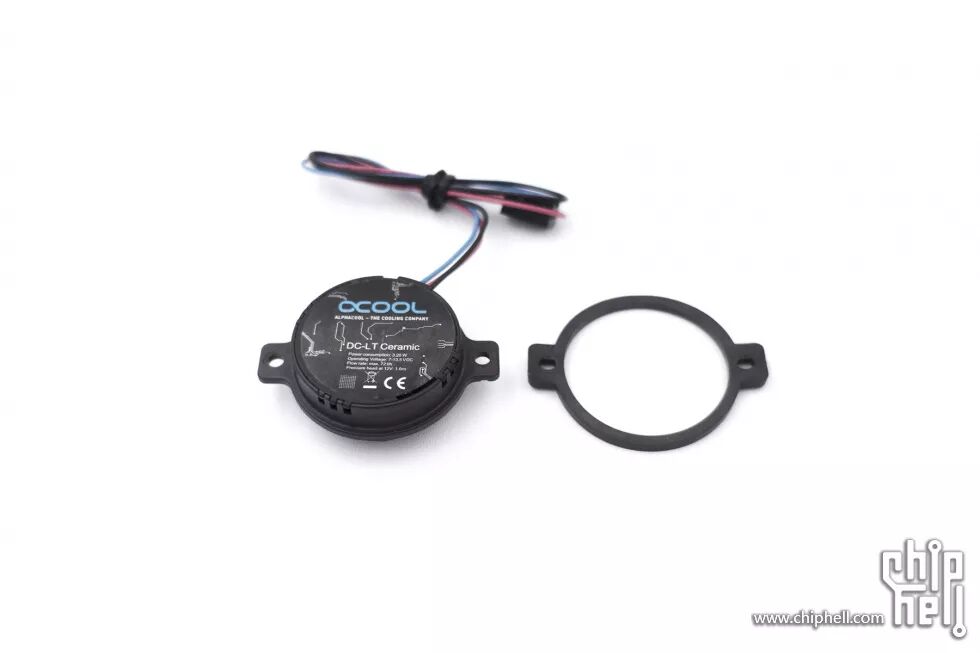

        水泵选用的是Alphacool的DC-LT,虽然仅有 3.2W  72L/H 的数据,但在这样短小的水道里也是足够了。


        转轴和轴套都是使用陶瓷制作的,转子还经过动平衡调校。

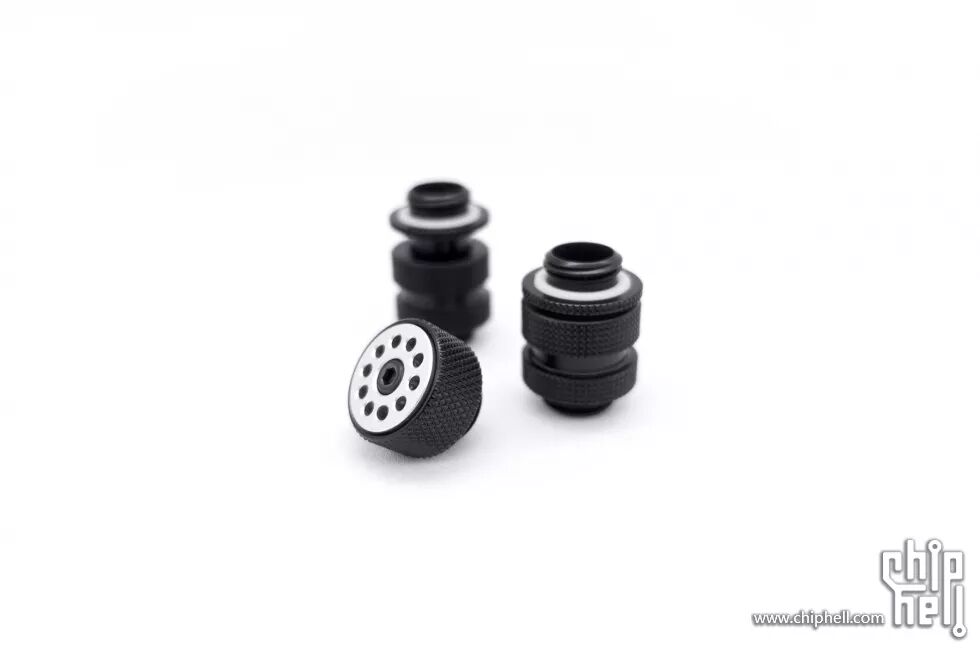

       下面是2个BARROWCH的16-22mm的伸缩接头,和1个排气阀。

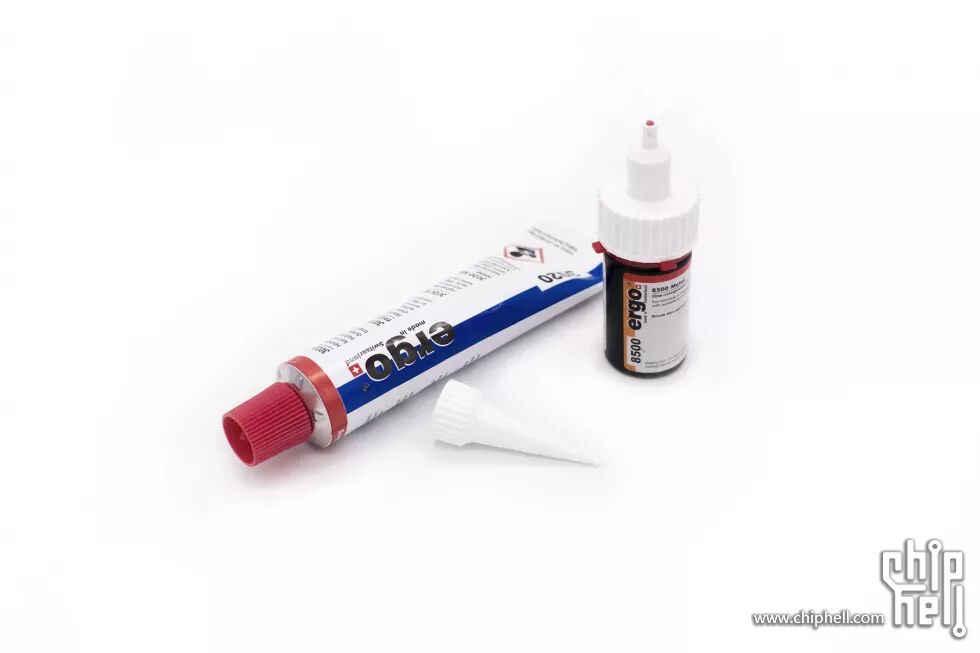

        大支的是密封圈用的密封油,可以增强密封效果,并且不会溶于水;小瓶的是无影胶,用于粘亚克力件。

2.定制件

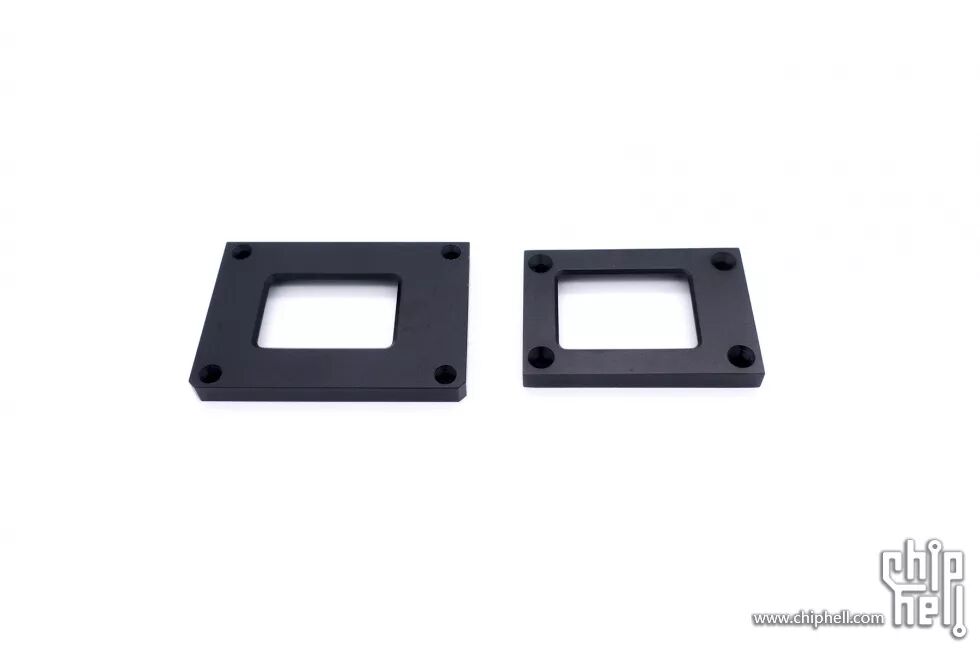

        整个方案在设计的同时也需要寻找合适的加工厂,了解相关的工艺是否可以实现,对图纸进行调整;以及将会用到的各种零配件,否则后期很有可能会因为一个螺丝而导致整个设计无法实现。设计完成后便是交给厂家加工,金属件收到后基本都没什么问题,冷头打磨得不是很细致,收到后我又打磨了一下,再送去电镀。阳极氧化的铝件没什么问题,亚克力件返工了3件,主要还是精度问题,以及加工师傅看错图纸导致,收到后也进行了大量的打磨抛光,打磨的时候比较混乱加上一手的粉末,这部分就没有拍照。

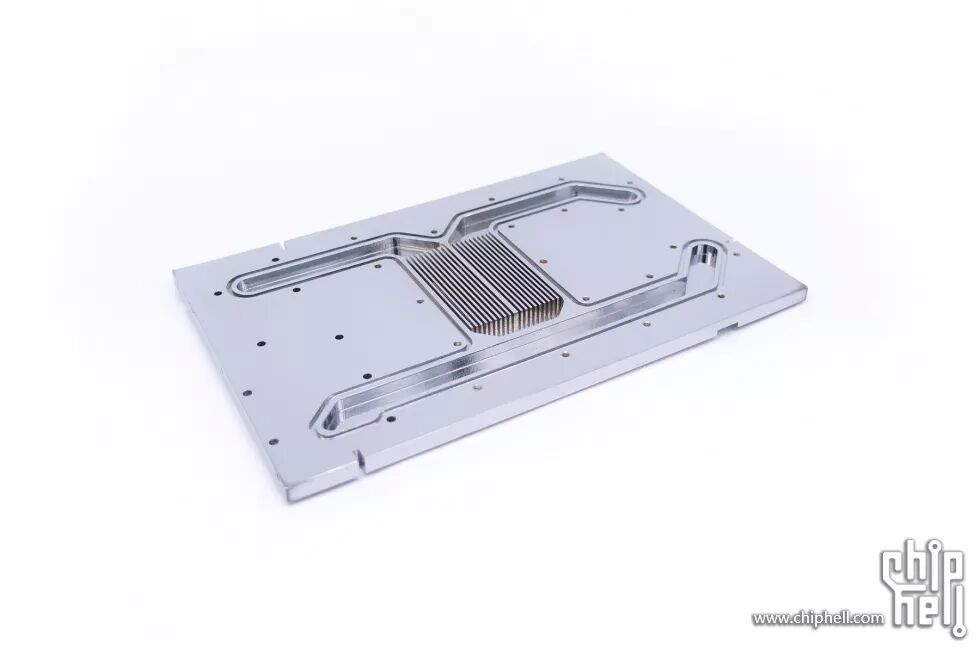

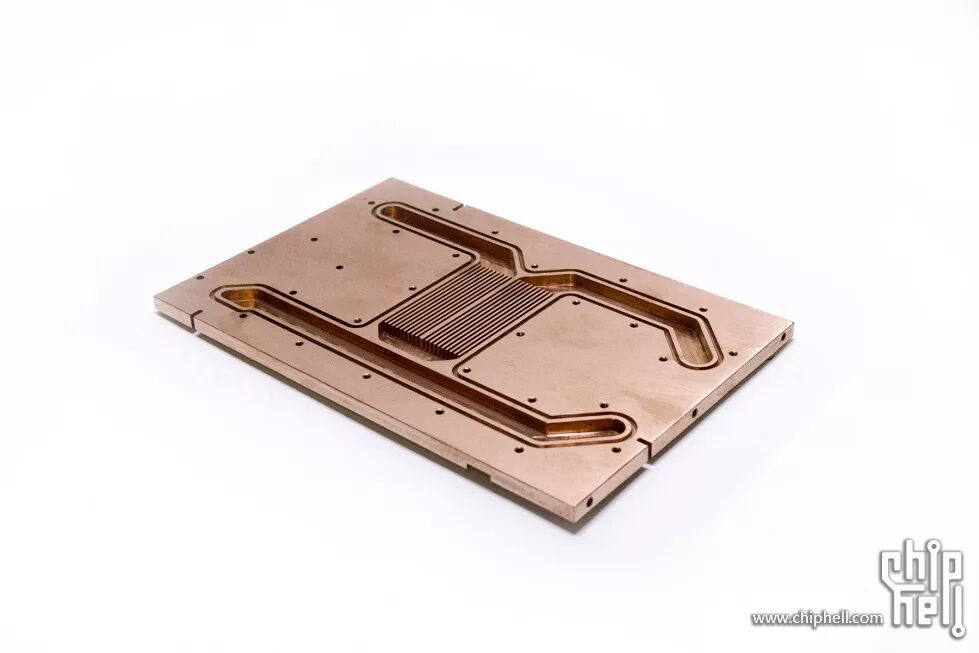

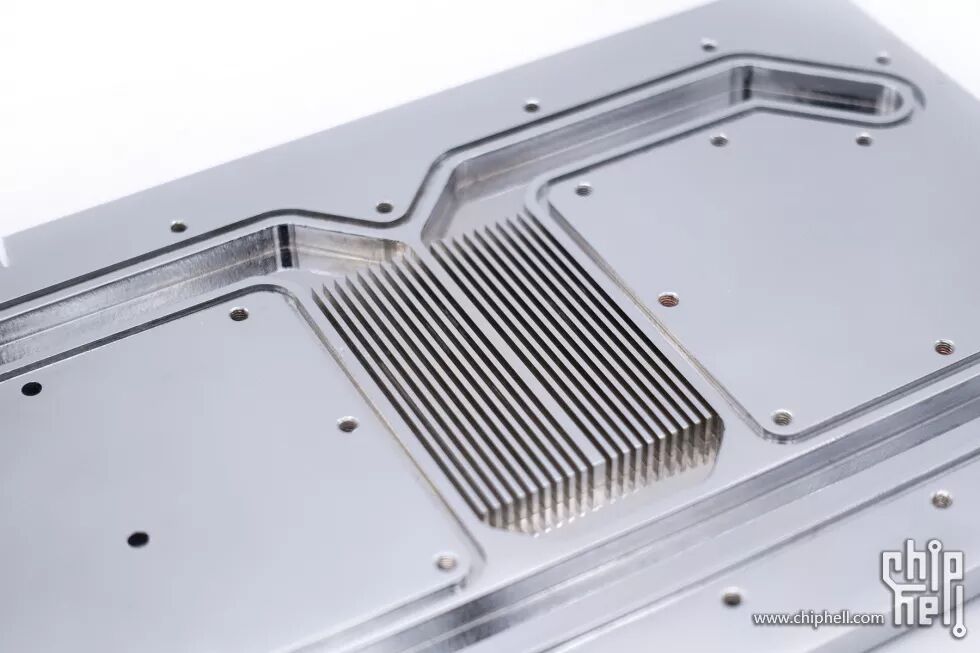

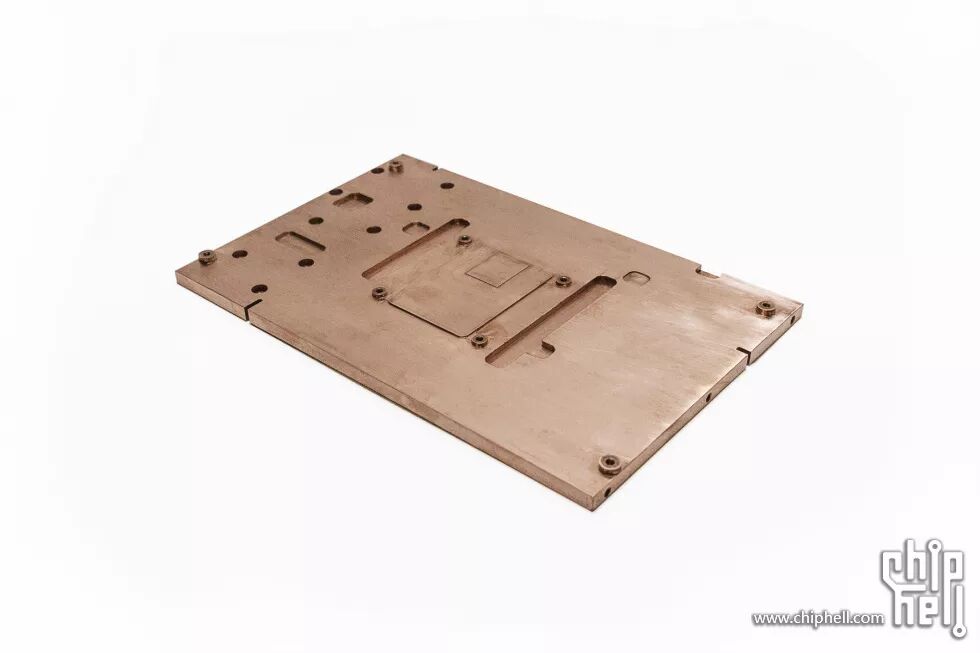

        下图是紫铜做的冷头,中间是主板核心背面的密齿水道,四周是水道,水道改过好多个版本,尽量做到了简化,尽量提高冷却液流速和单位流量。水道外围一圈较窄的是安装密封圈的凹槽。



        冷头拿去做了镀镍,防锈,又很闪。



        冷头盖使用的是无色透明亚克力,加工了螺孔与水道通孔。

        底部的2个通孔加工了G1/4螺纹,用于安装伸缩接头再连通冷排。

        密封圈使用的是O形丁晴橡胶密封圈,右侧较小的两个用于水箱模块与冷头盖之间的密封,尺寸买的刚合适的;左侧较大的一个(由于比较大,绕城了3圈),用于紫铜冷头与亚克力冷头盖之间的密封,大尺寸的O形圈型号较少,实际买到的要比规划的小一点,但可以通过橡胶本身的弹性来弥补这点差距。

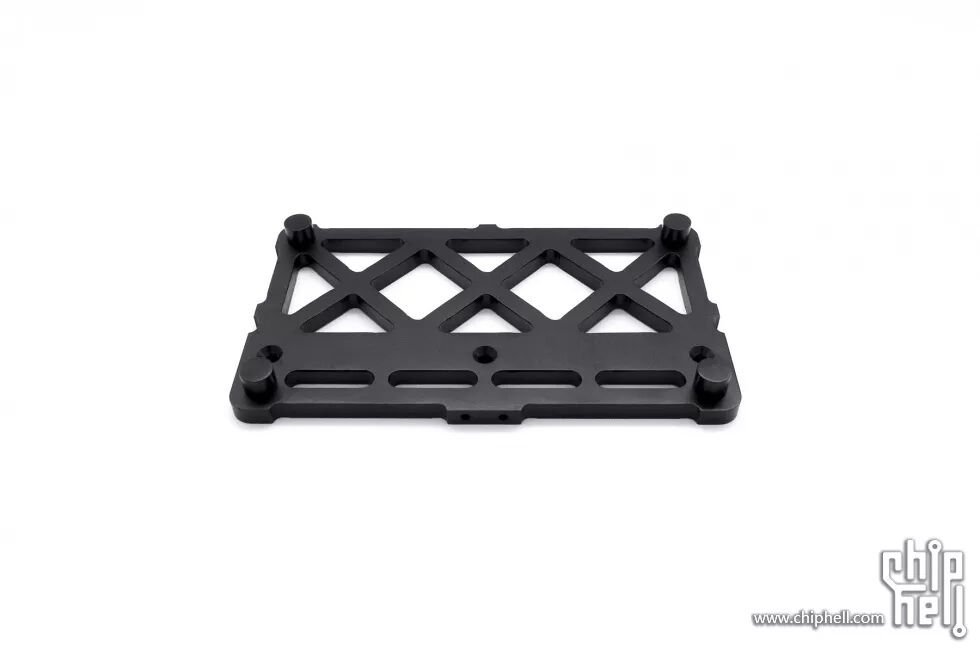

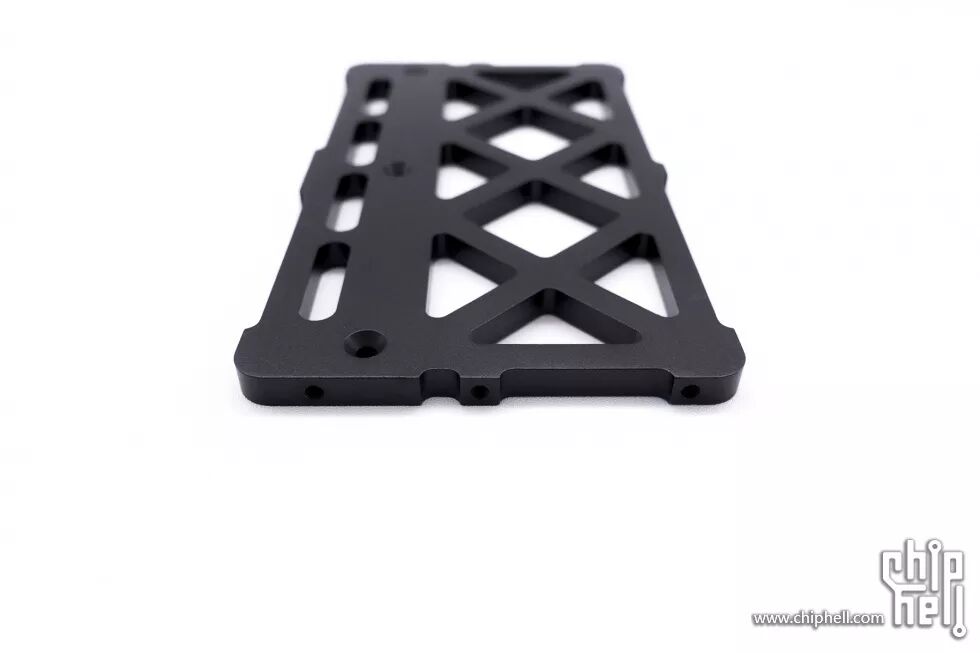

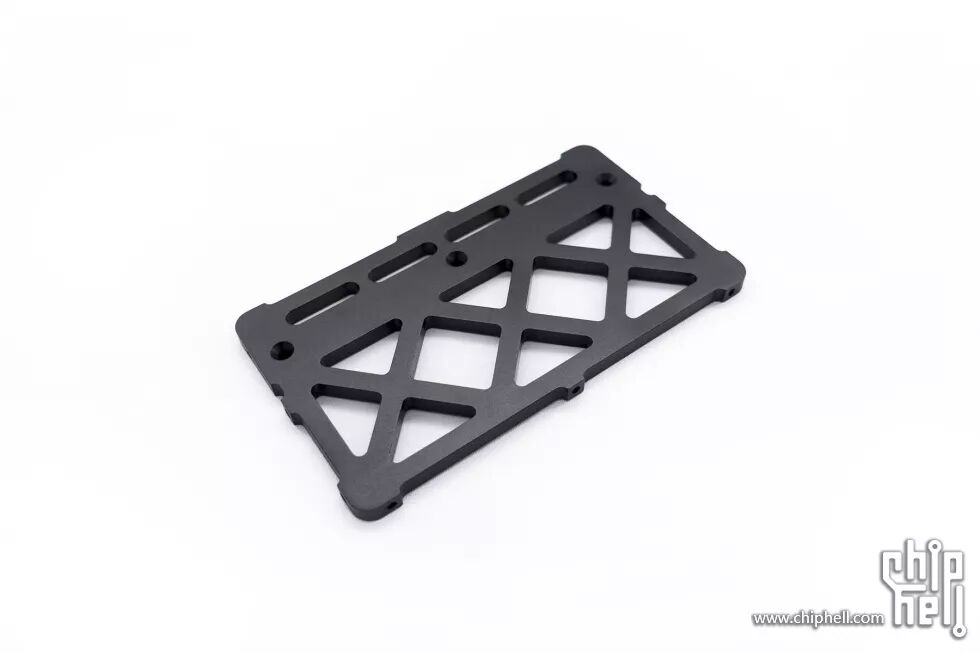

        安装于冷头上下两端的是带通风孔的支架,垂直风道也许对散热也有一定帮助;支架做的6mm厚度,便于在侧面加工螺孔,外观件通过螺丝固定在这些螺孔上。


        底部的支架上增加了4个沉头孔,用于安装增高脚垫,便于底部进风。

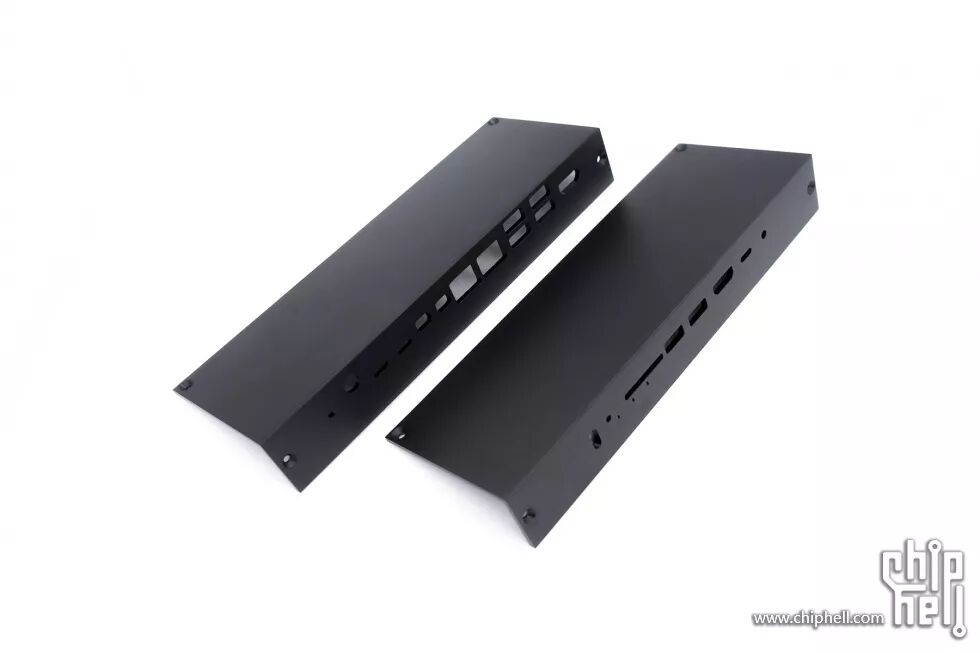

        主板仓的外壳是两块L形铝合金型材加工而来,折弯件精度实在是很难保证。

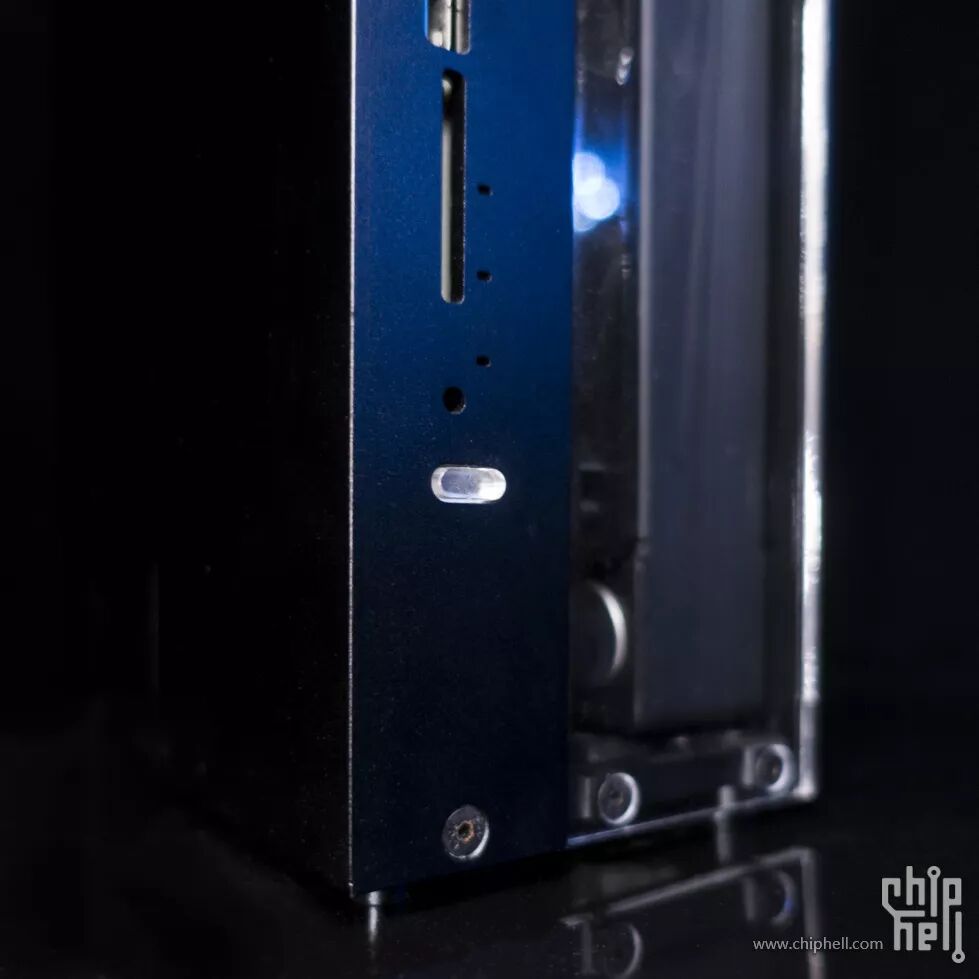

        开关固定在外壳上,使用的是金属片做的弹片,再把亚克力做的开关按钮粘上去,背面粘了一小块尼龙垫片作为补充开机按钮与金属弹片之间的缝隙。

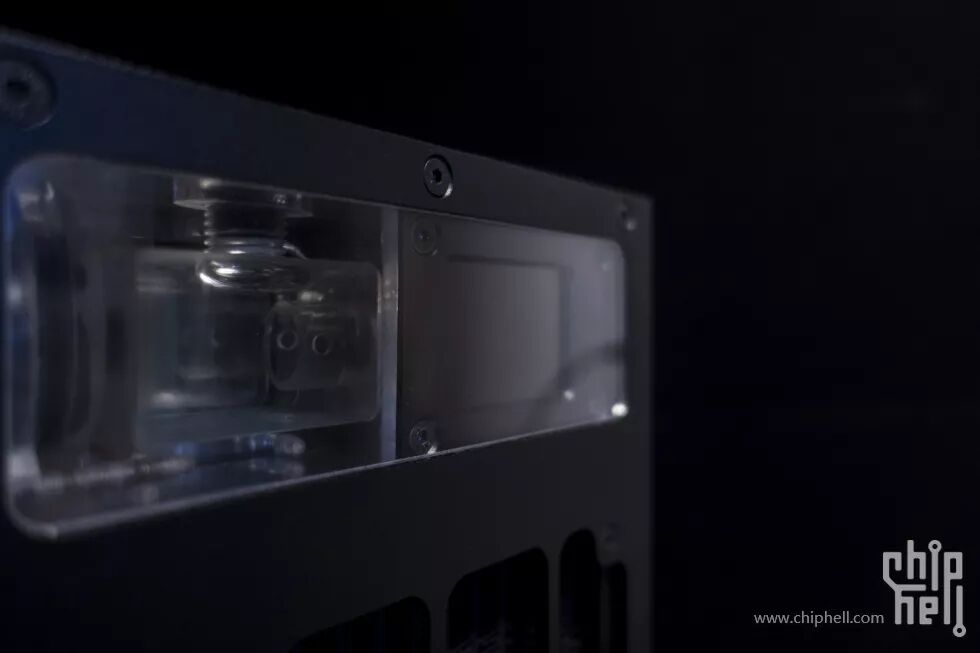

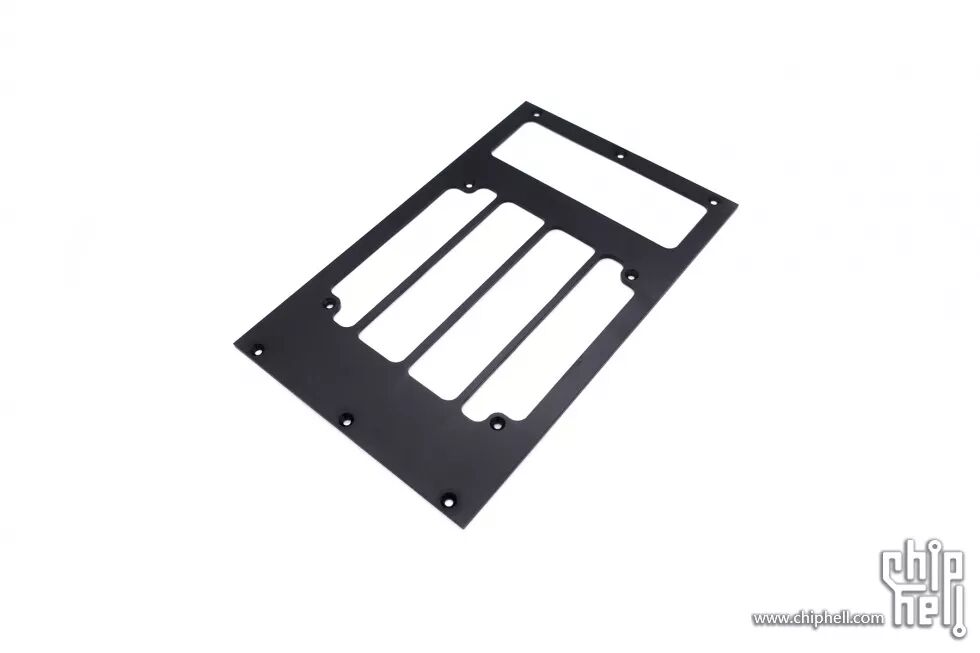

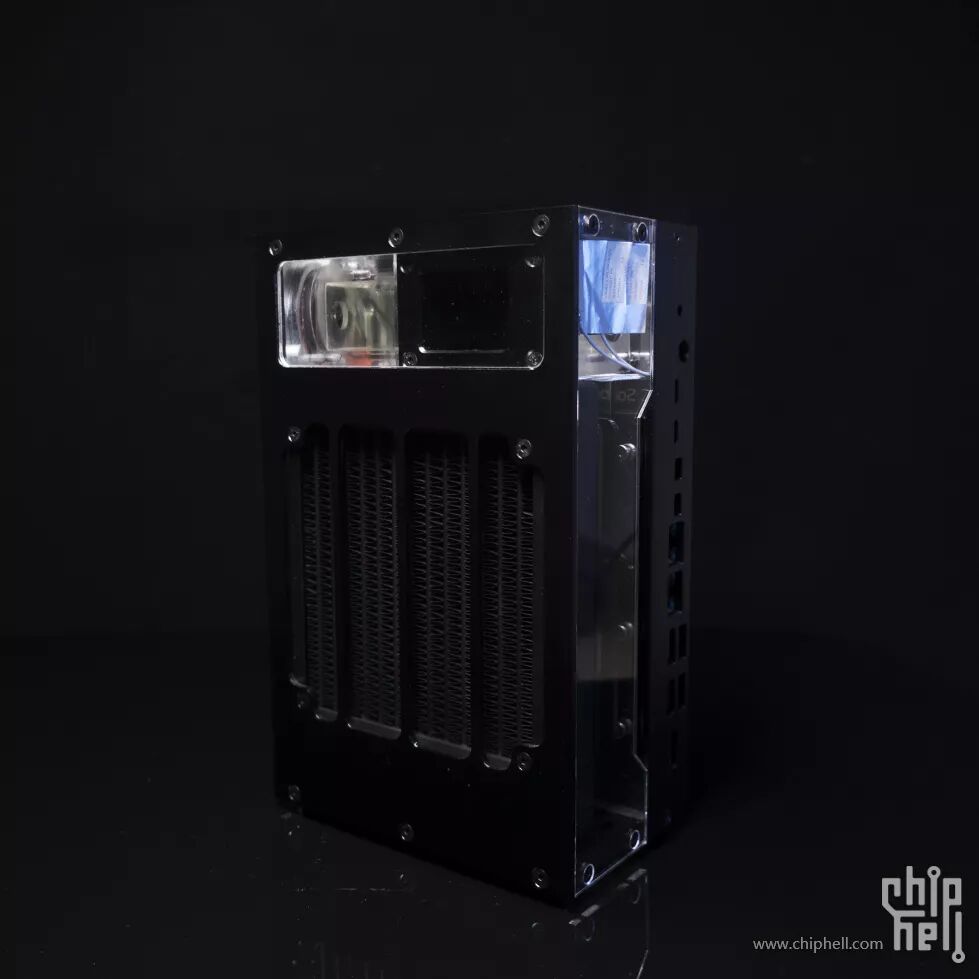

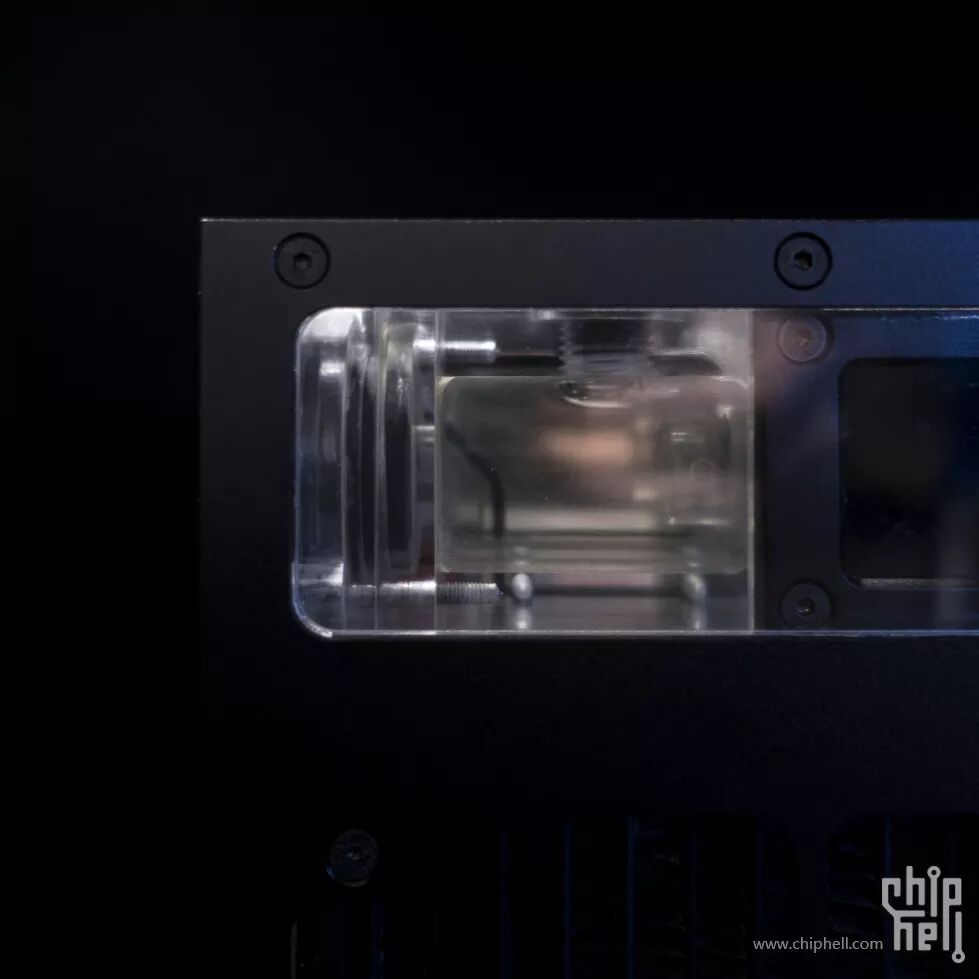

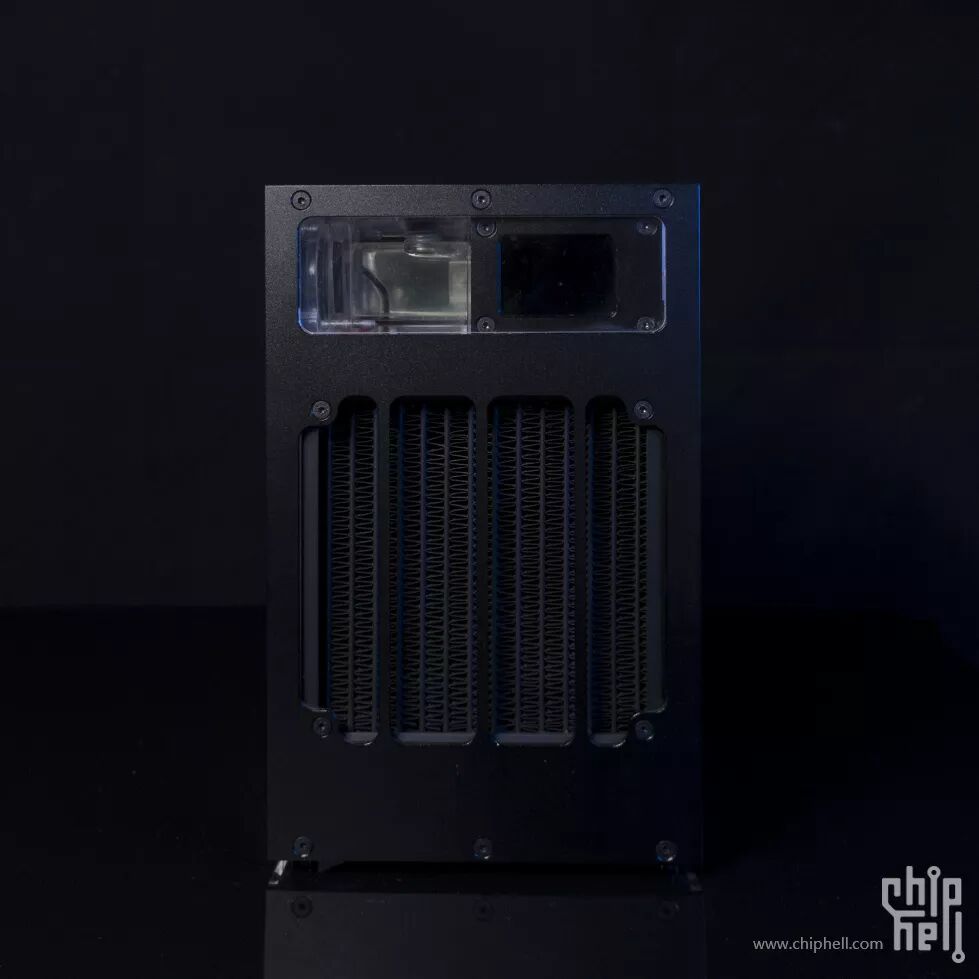

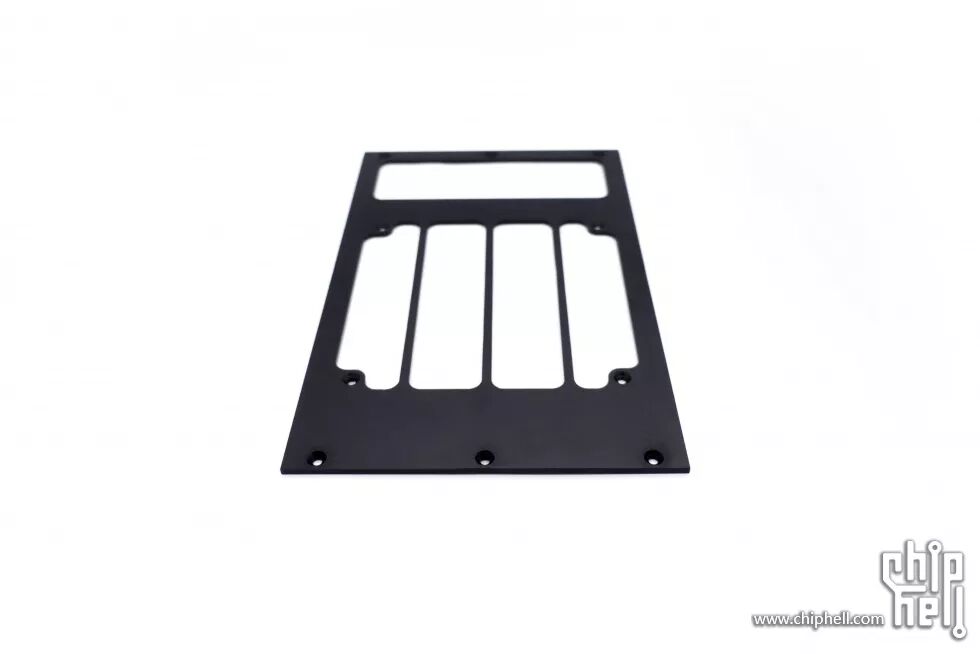

        水冷系统仓的外壳是一块3mm铝板+三块亚克力板,正面,背面各一块亚克力板,可展现内部的水冷系统;铝板下部开孔为冷排出风孔,上部开孔用来嵌入一块亚克力板,便于观察内部的水箱以及温度计的屏幕。

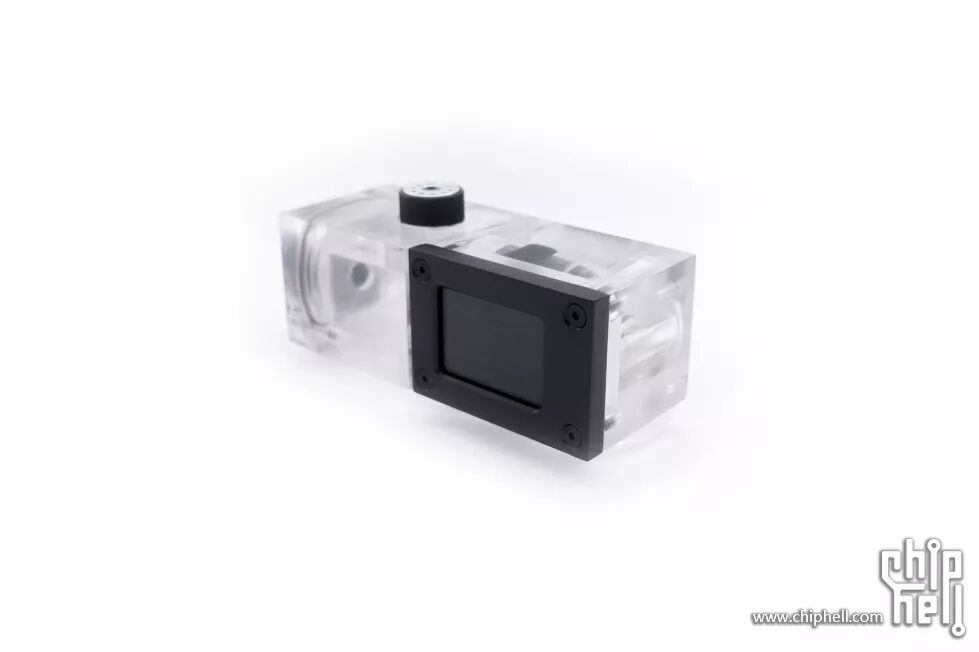

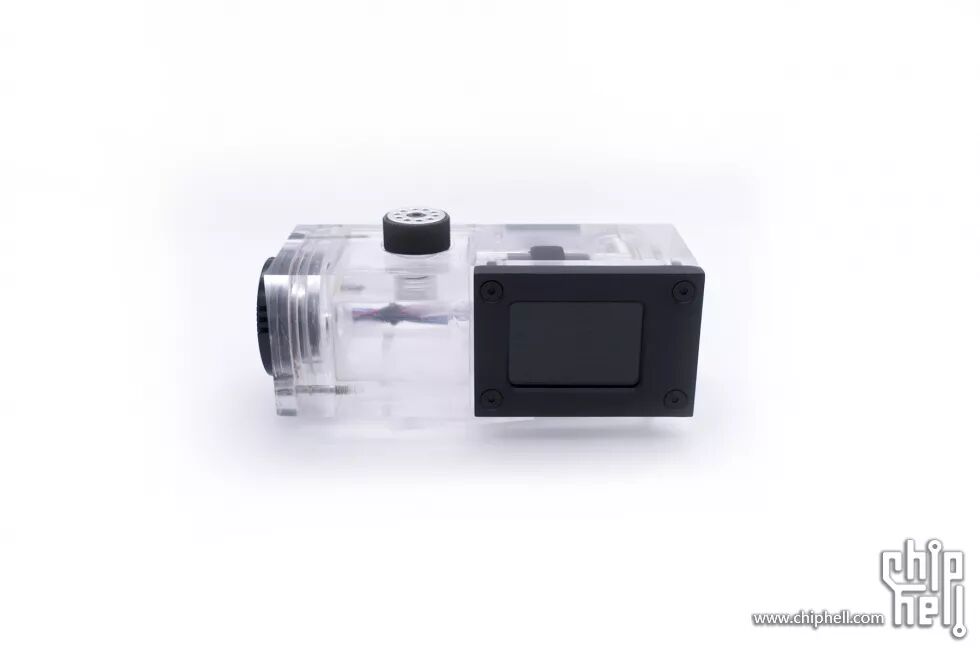

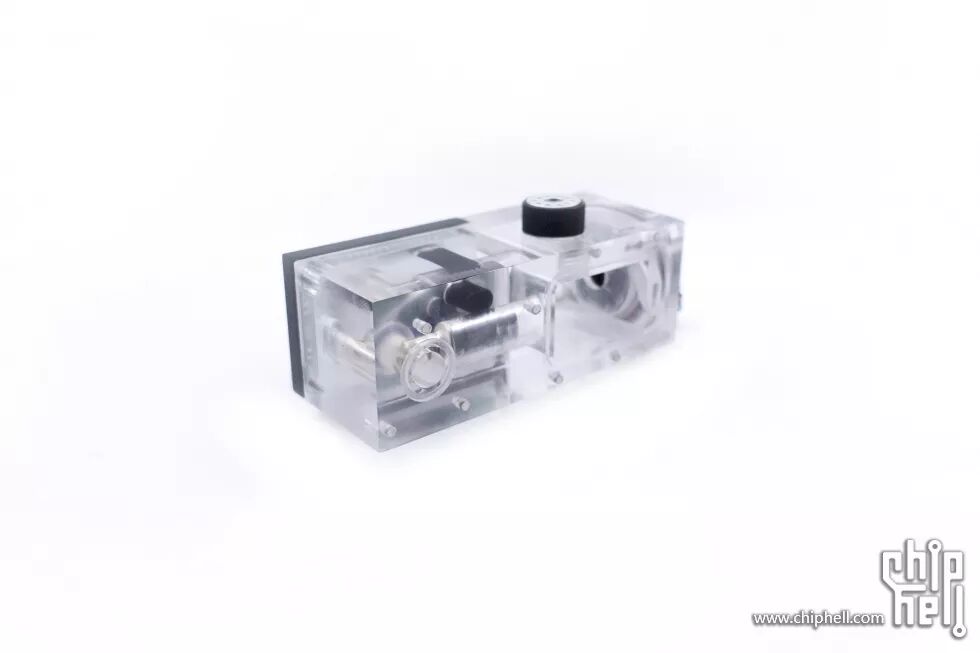

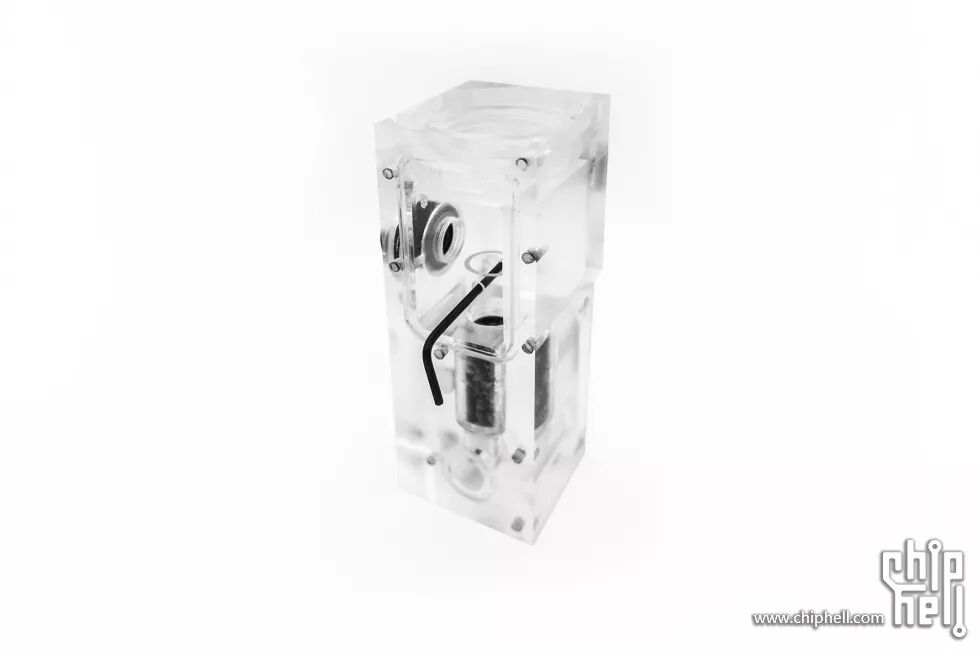

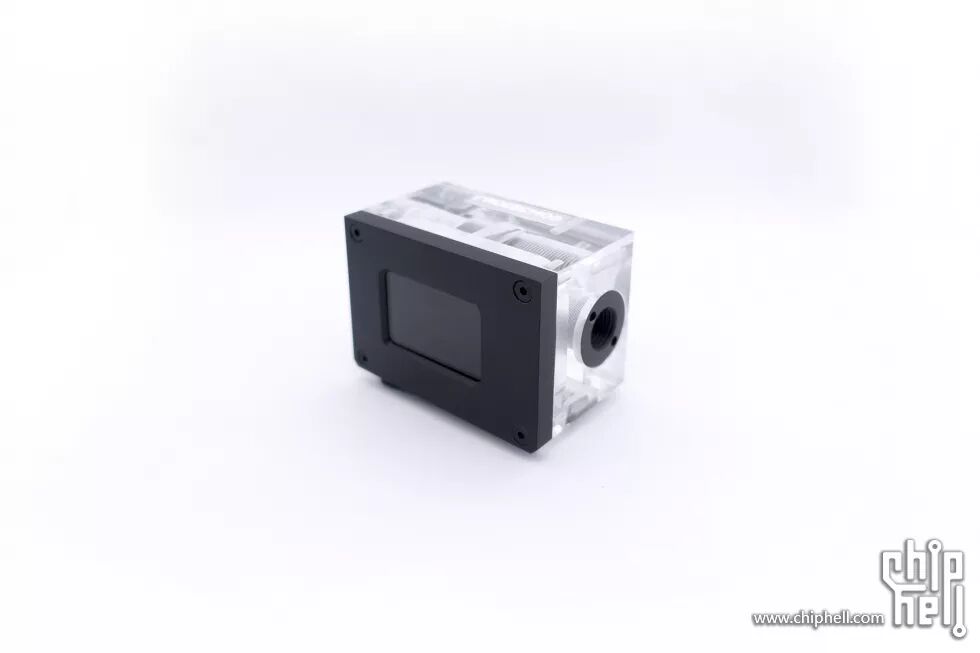

        接下来是整个主机的另一大重要组件:集成泵盖、水温计、流速计等功能的水箱。整体使用亚克力制作的,左侧泵盖位置由于水道的原因,在制作的时候分成了三个组件,再使用无影胶粘接起来的。组合起来后再进行整体的打磨抛光。

        之前试着组装过多次,螺孔内留下了不少黑色污迹,内部的水道打磨不到,也留下了些污迹。后期装上黑色的螺丝与配件后倒也看不出来了。

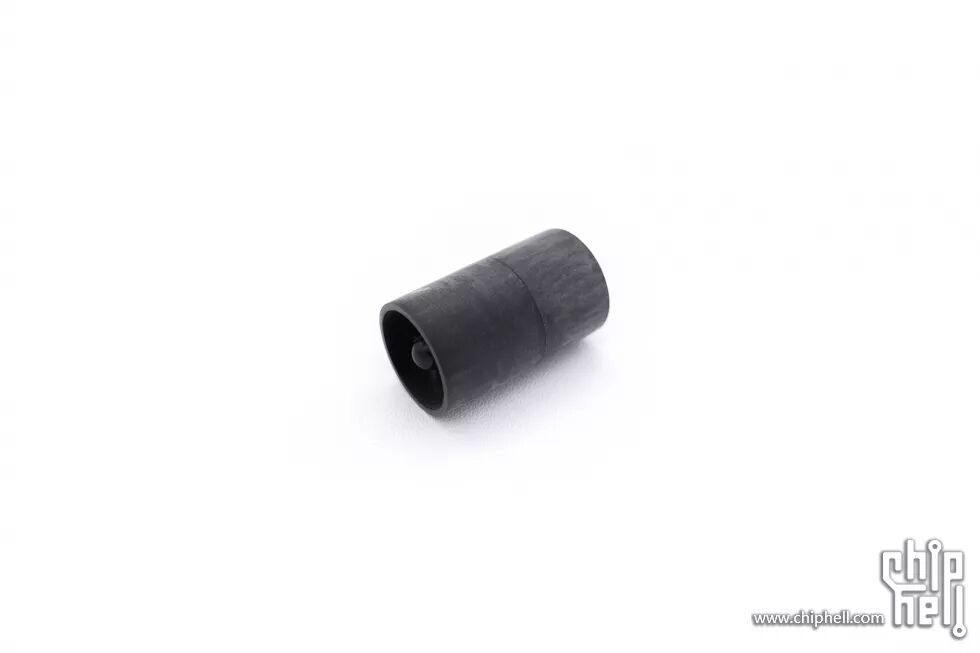

        因为需要固定流速计的模块到水箱内部,专门用15mm亚克力管切了一个类似卡子作用的小件。

        原本的数显温度计外壳比较厚,改小的话主要就是减少外壳的壁厚。左侧是原版的金属盖,右侧是重新做的,整体尺寸改小屏幕尺寸没变,这样屏占高了,还要好看些。


3.组装
        将流速计模块装入水箱内部后,把亚克力卡子塞进去卡住,并在卡子一端做了两个小孔,需要取下来的时候可以像下图中那样用螺丝刀拔出来。

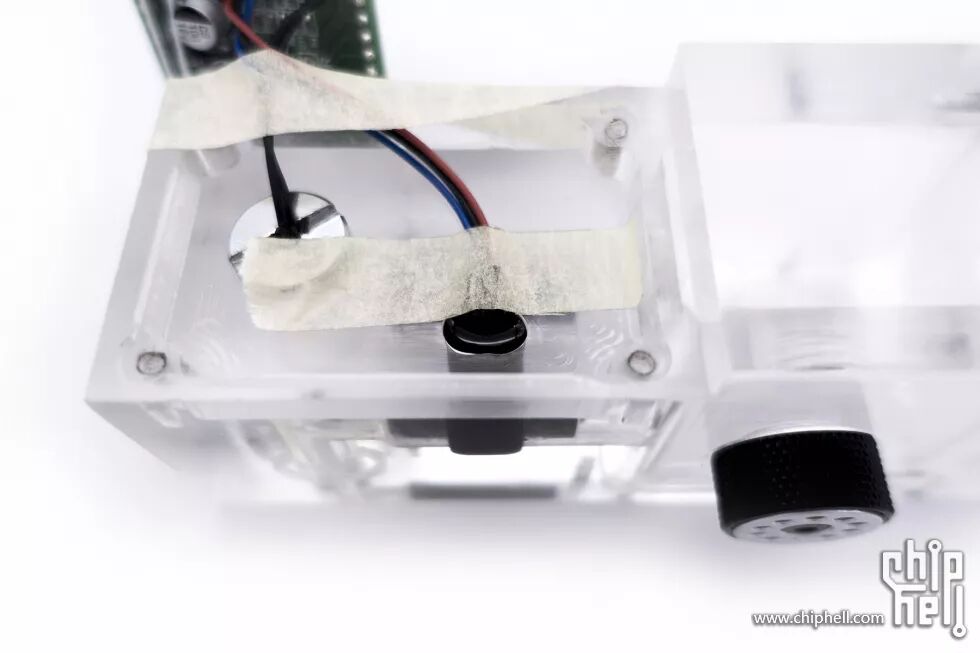

        安装显示屏之前把温度探头与流速计探头先装上。温度探头直接拧上即可,流速计探头因为距离水箱内部的流速计模块仅仅半毫米,意味着两者之间的亚克力壁厚也是半毫米;担心后期裂开渗水,流速计探头使用灌封胶封起来,等胶凝固的时候使用纸胶带定位,避免探头位移。

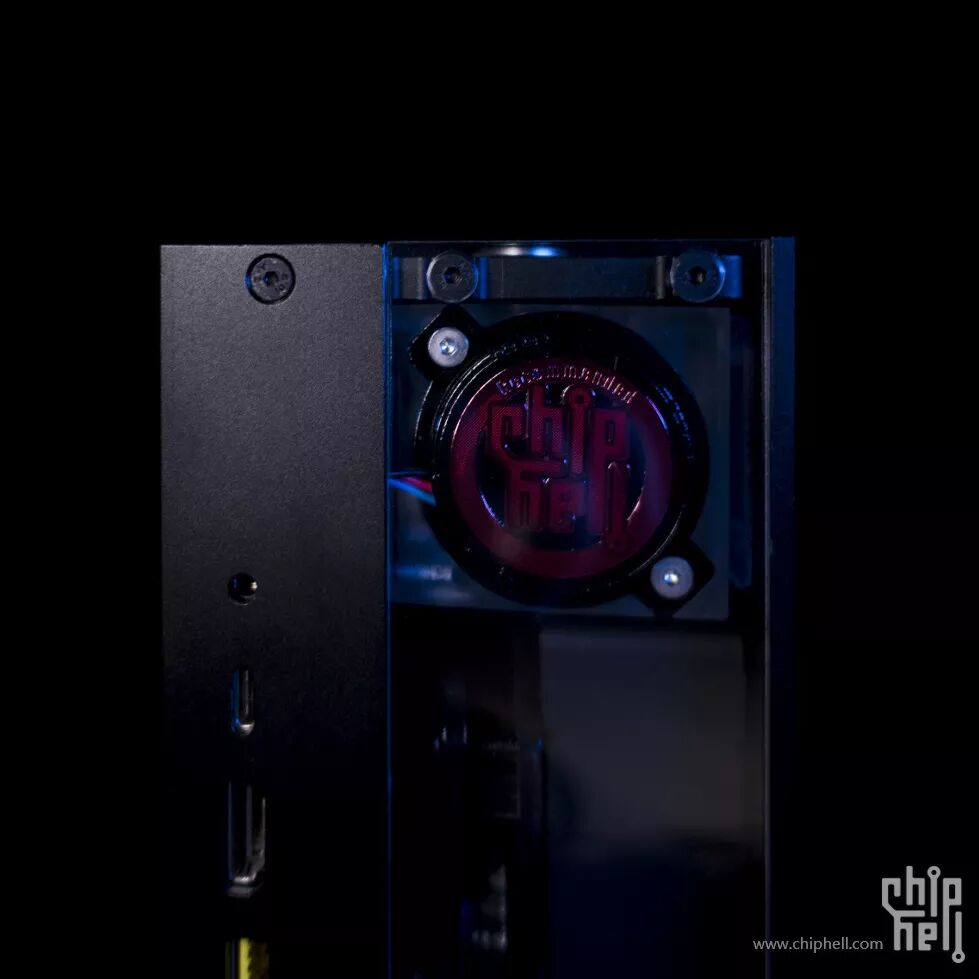

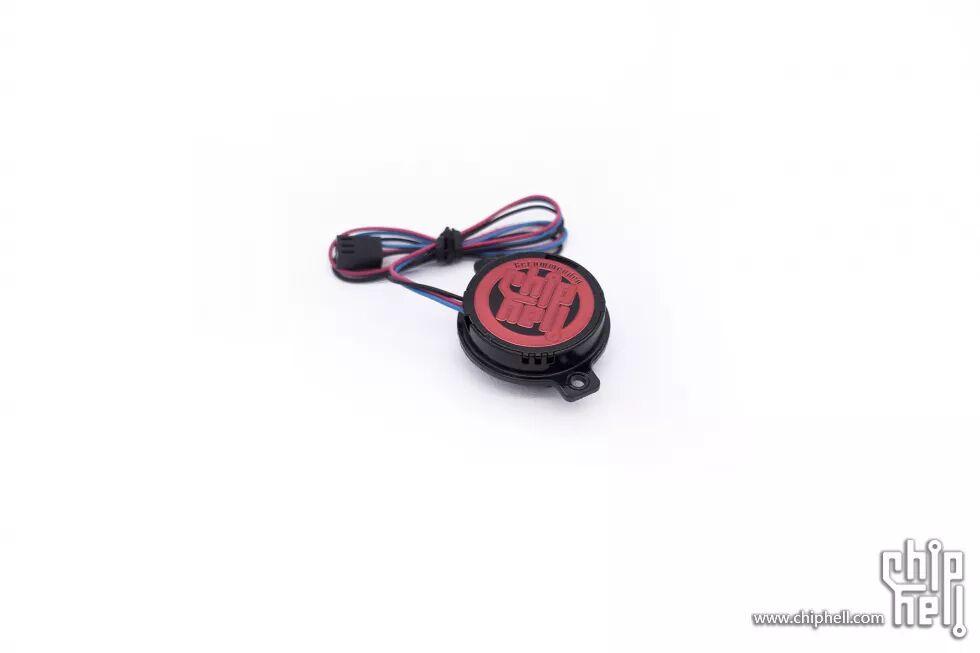

        本来是准备把水泵喷成红色的,再把LOGO以暗纹样式做在水泵上。后面想了下,改成了现在的方案,喷黑色+金属LOGO贴,效果还不错,金属贴的尺寸也是恰到好处。

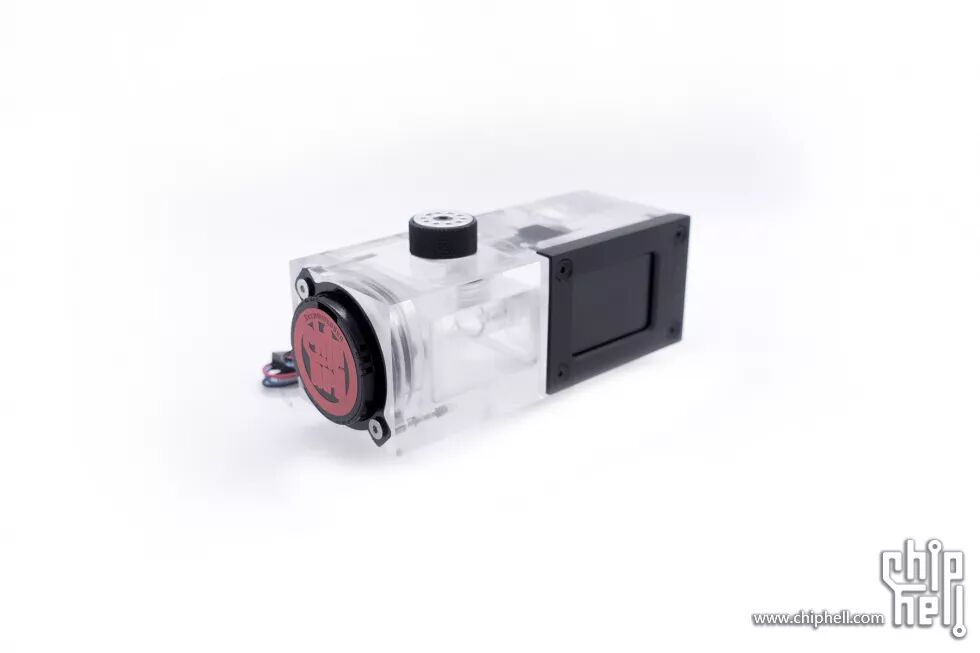

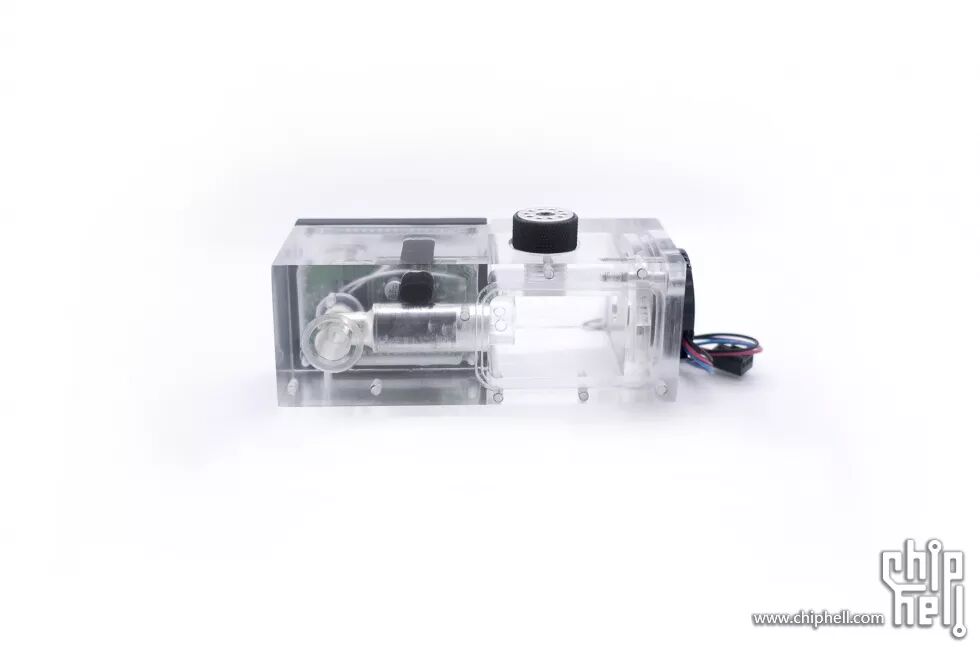

        把水箱模块组装起来看看;密封油居然是红色的,没想到啊。。只有少抹一点了。

        装上各种模块,亚克力件尺寸略有不准,不过好在都装上了。






        水泵装上后LOGO贴就是正的了。

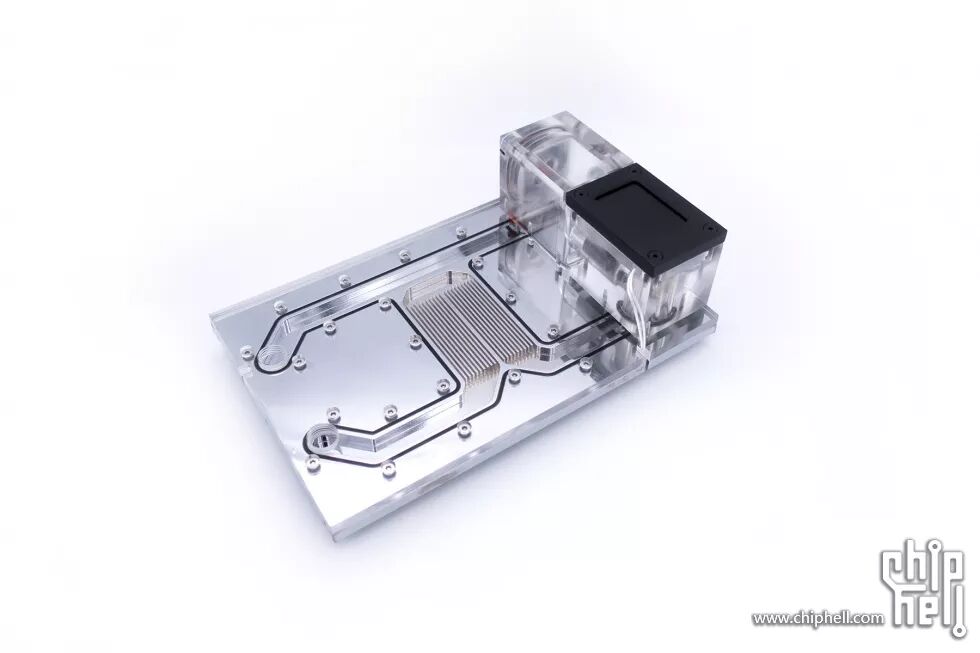

        组装紫铜冷头和亚克力盖。

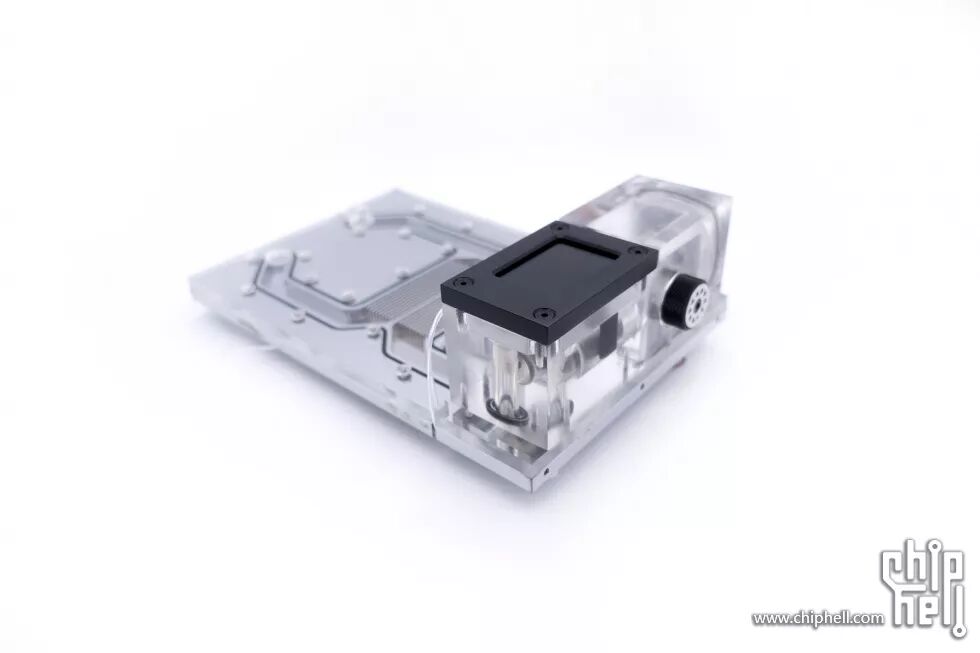

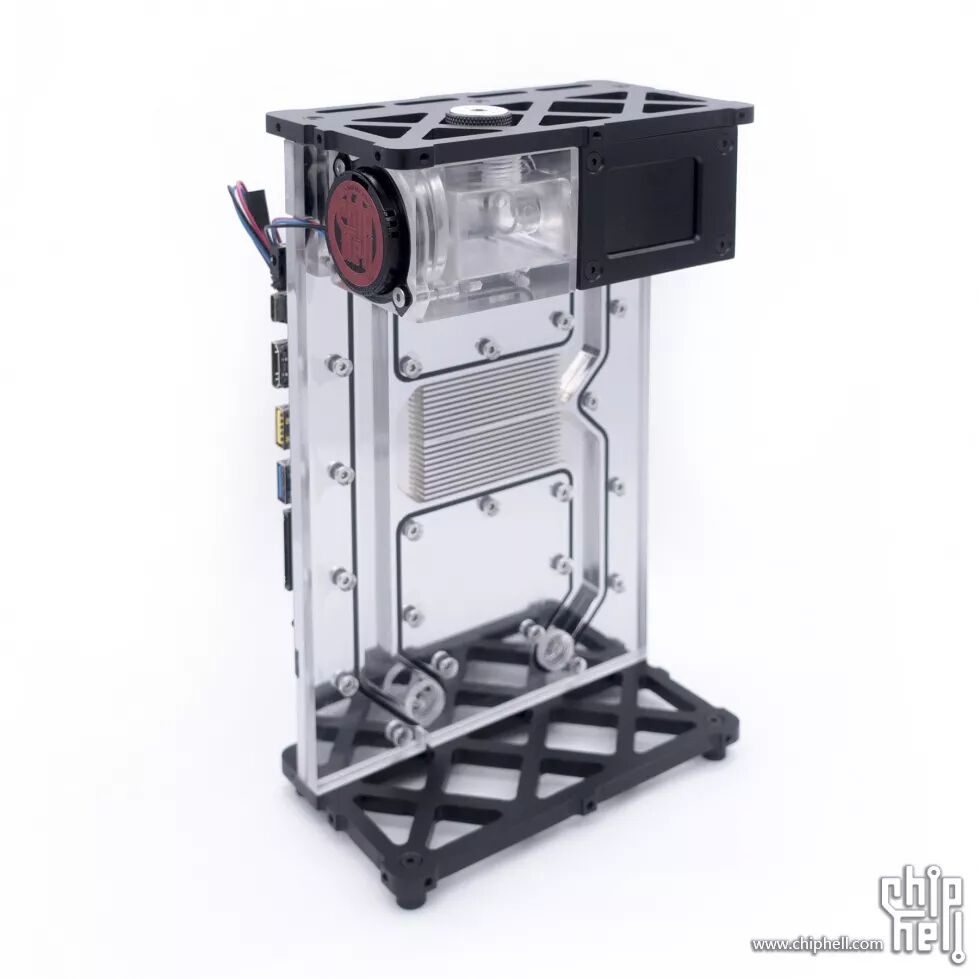

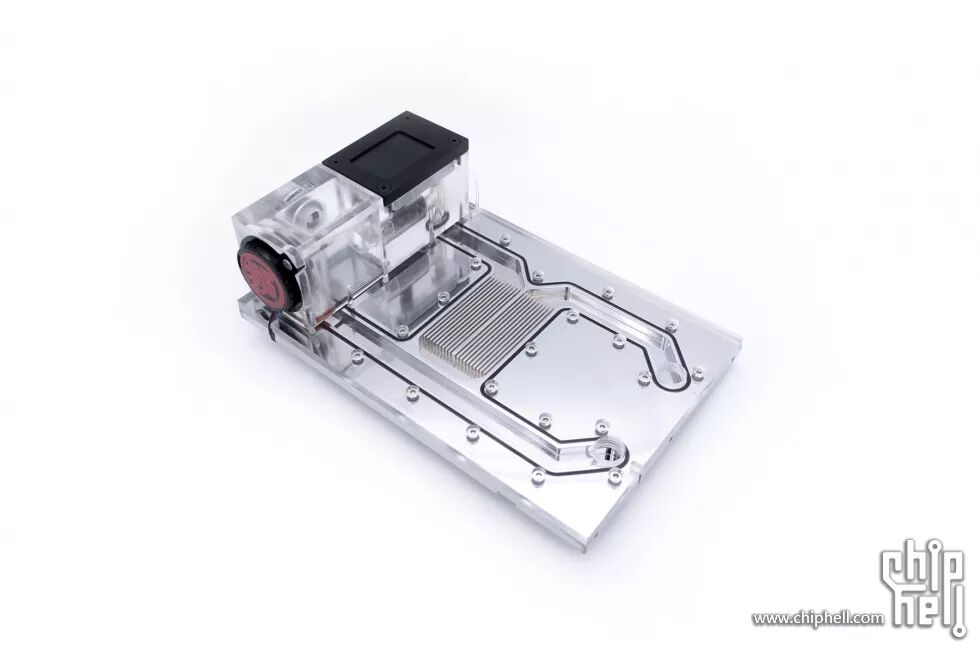

        组装水箱和冷头,组装水箱与冷头的螺丝是从主板侧上的。

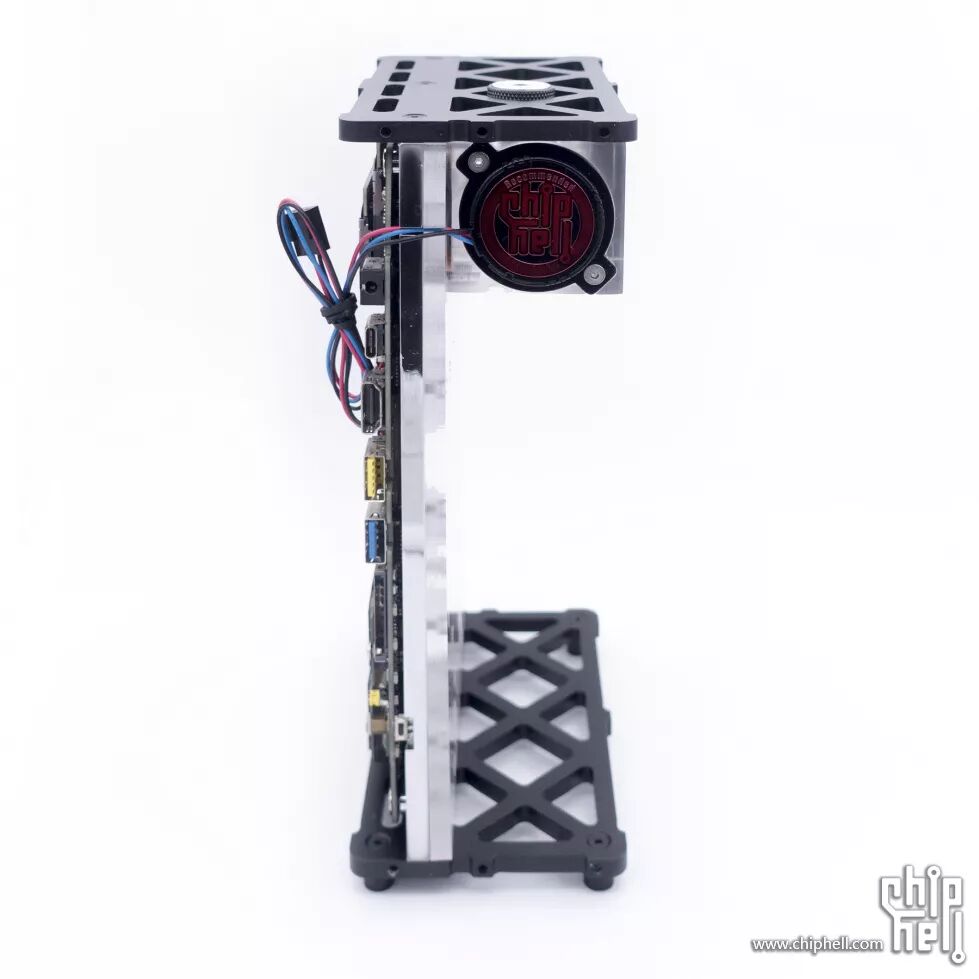

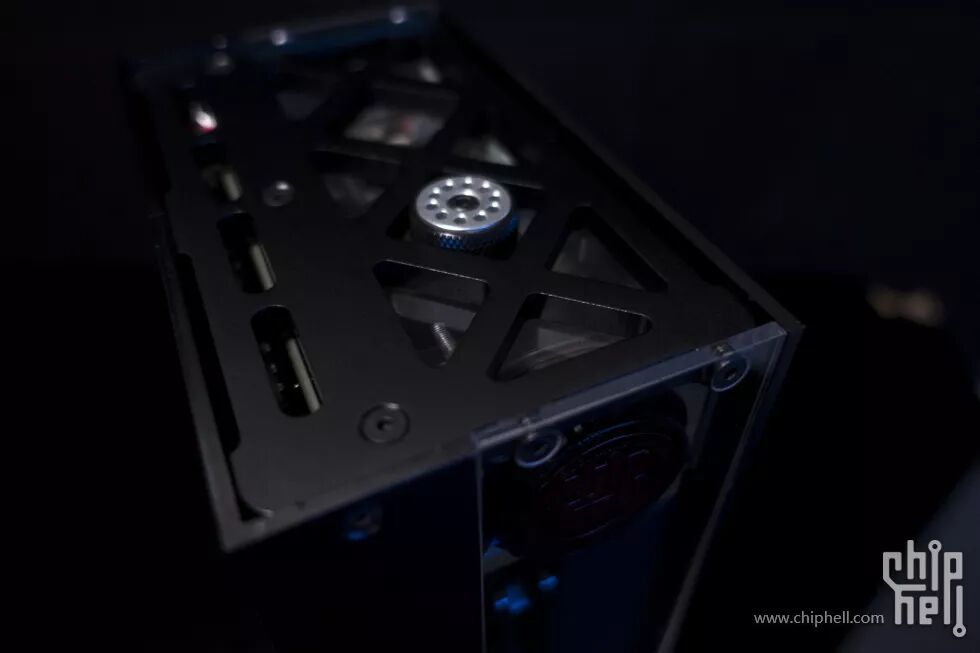

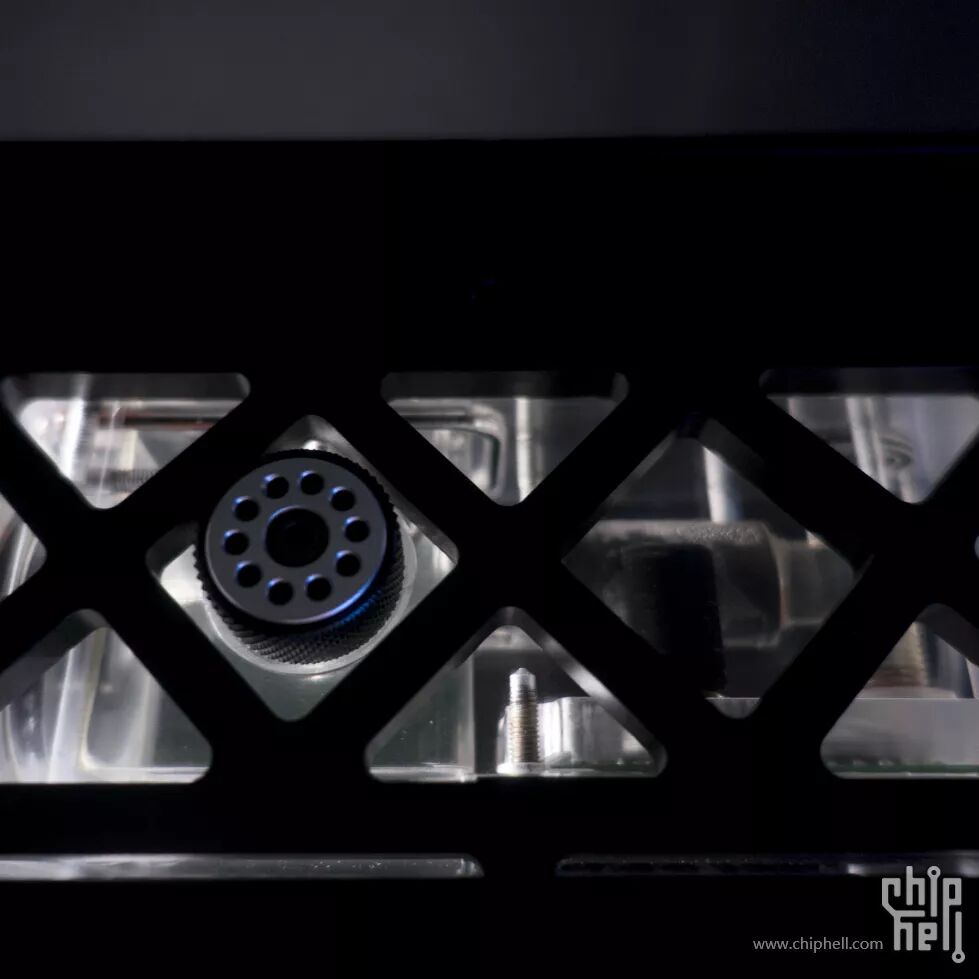

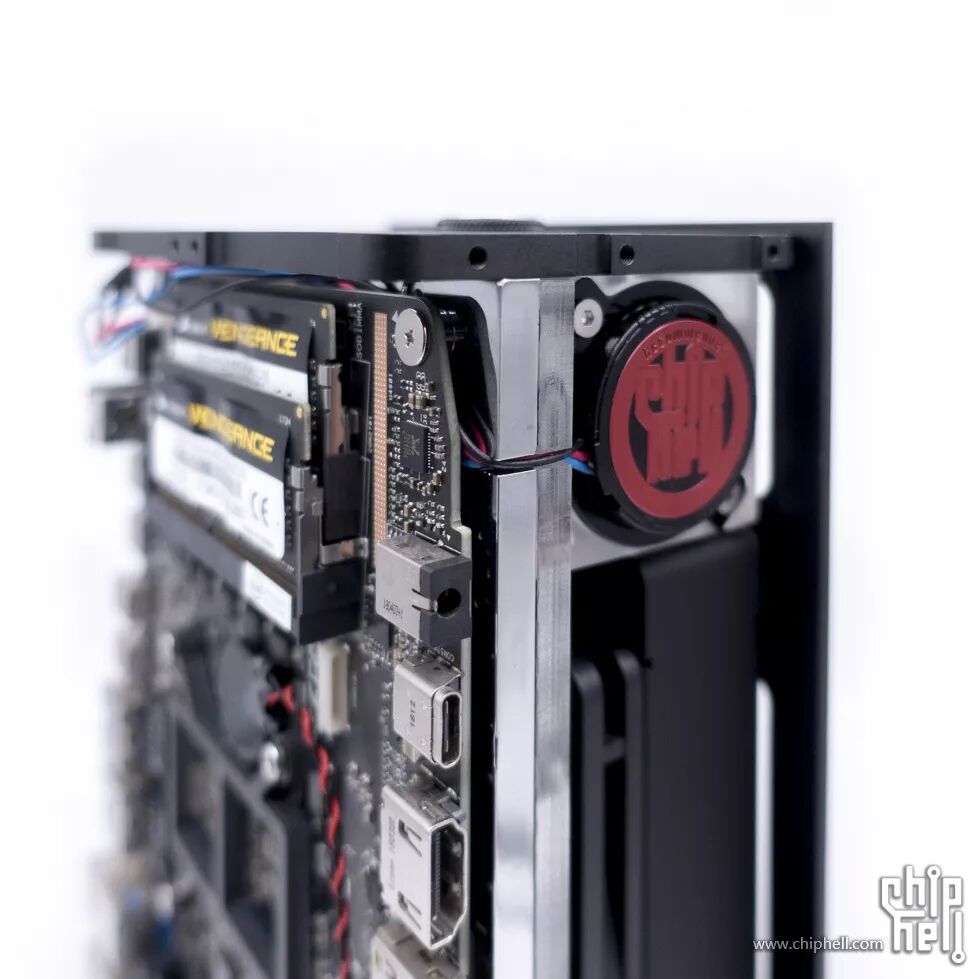

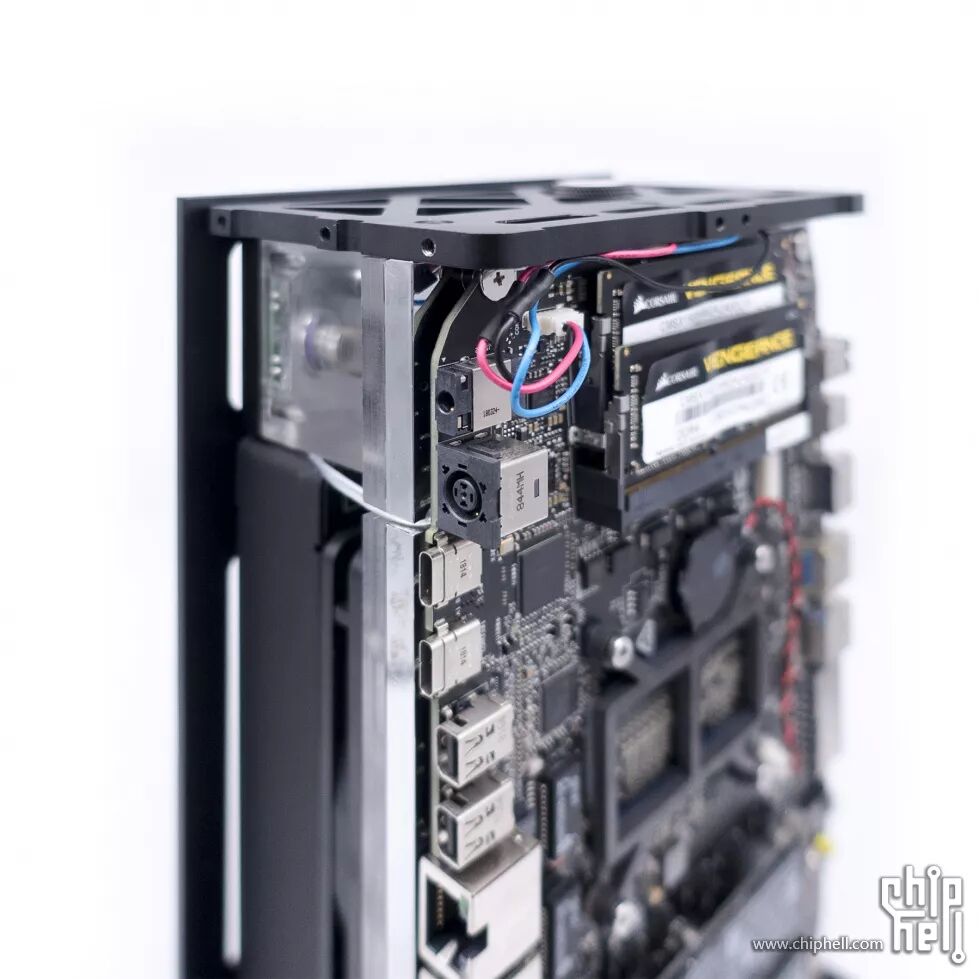

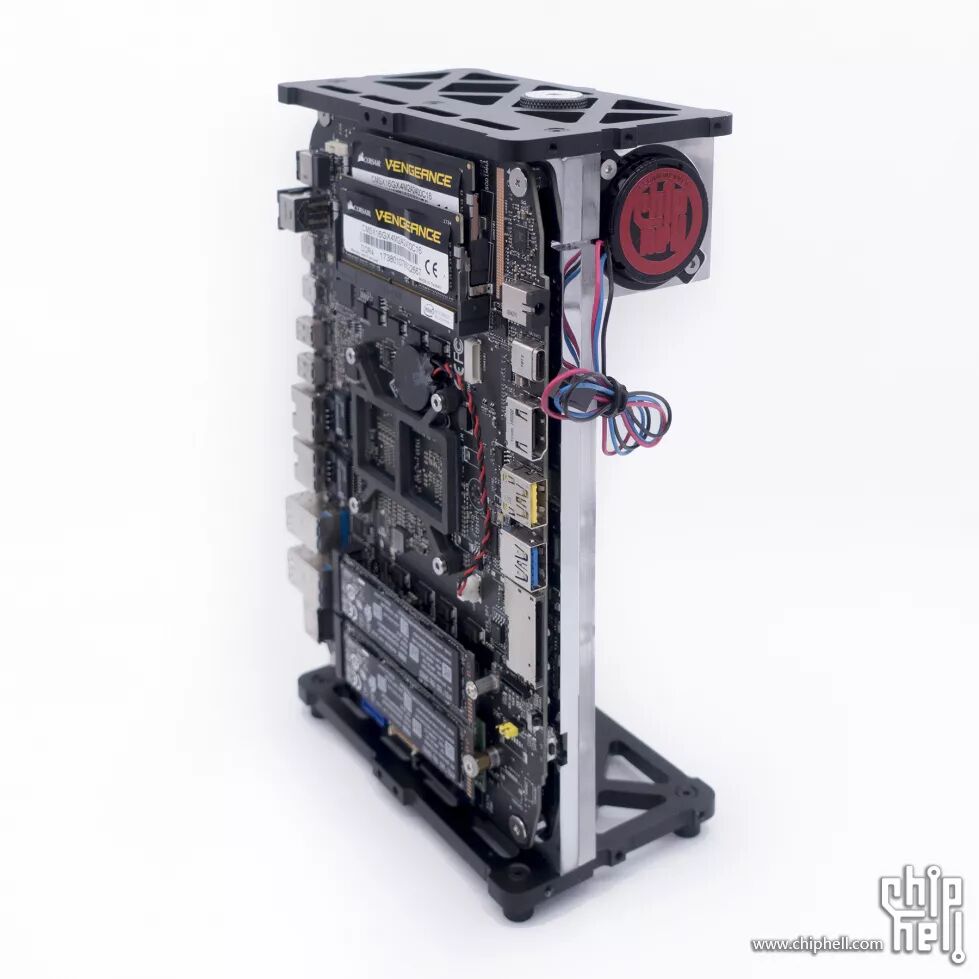

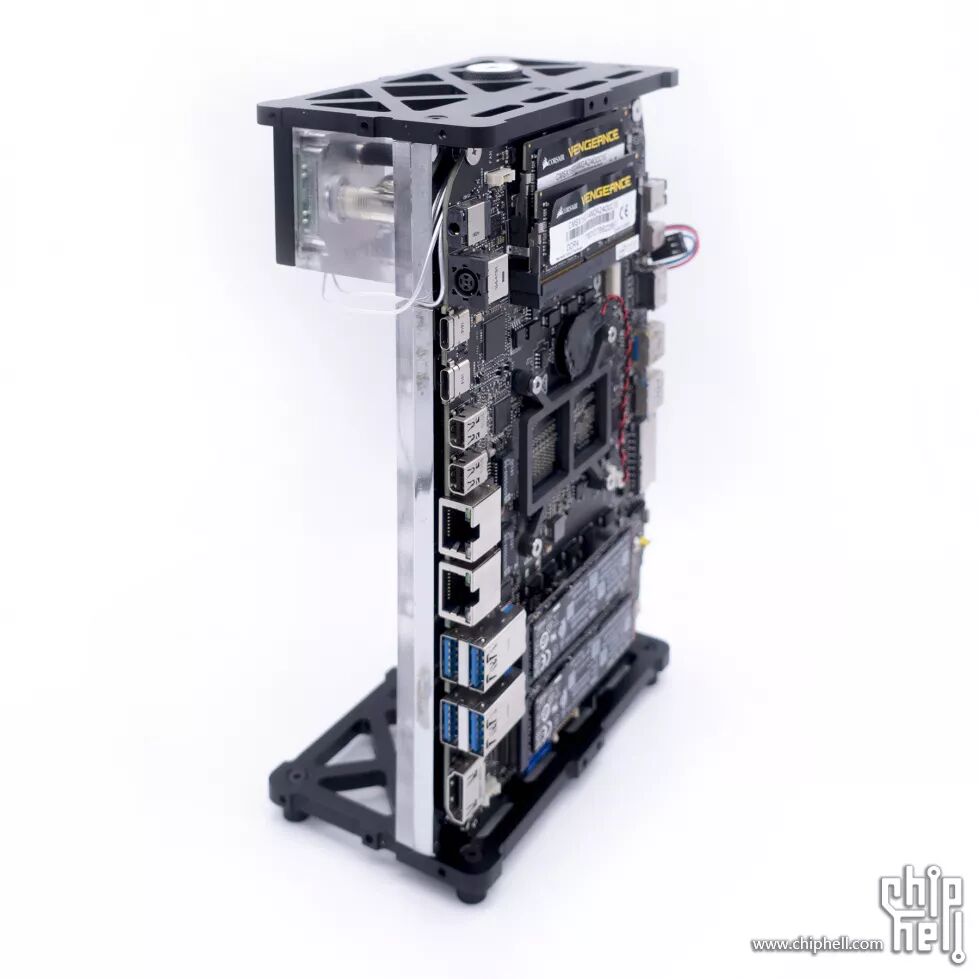

        装上主板,与上下支架,冷头只比主板略微大一点。注水口与排气阀是共用的一个开孔,开孔的位置刚好设计在了支架的其中一个空格中央。





       冷头上设计三处类似下图这样的缺口,刚好可以通过排线,这个位置是给温度计&流速计供电的排线。

        冷头的镜面效果非常NICE,可惜大部分会被冷排挡住。

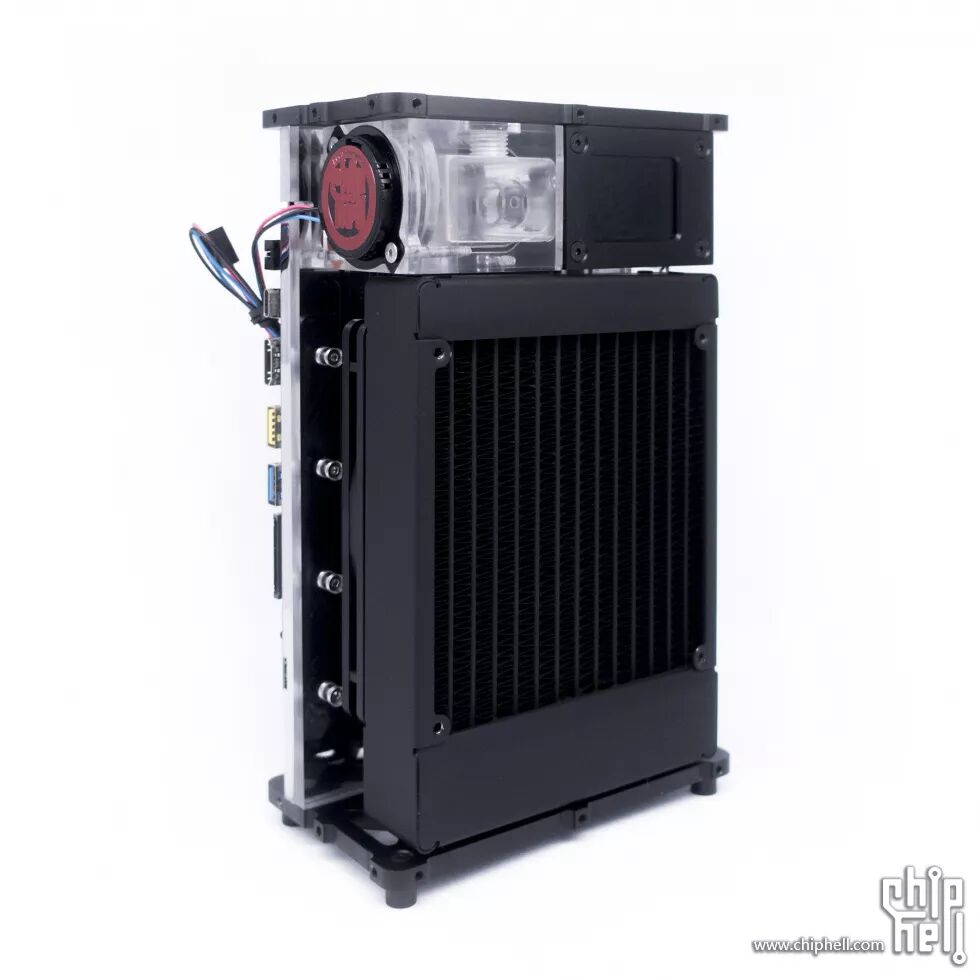

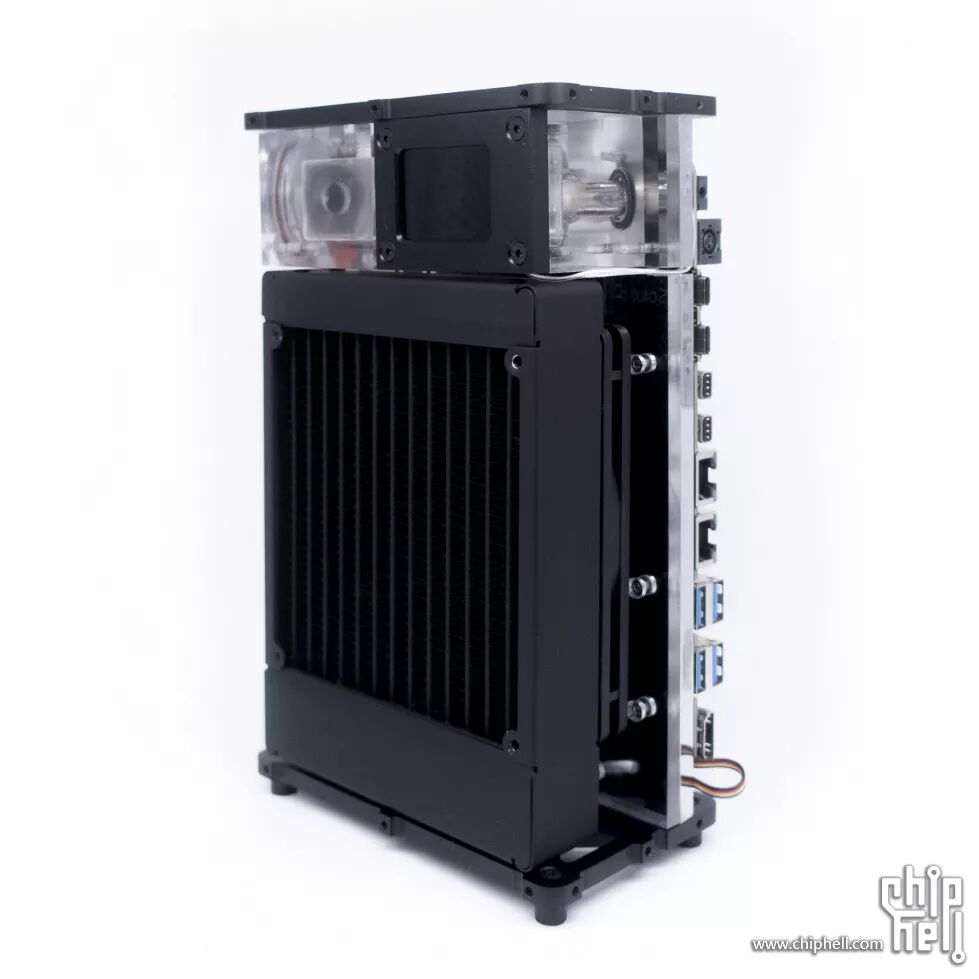

        装上冷排与风扇,内部的主要结构基本就完成了。


        把水泵、温度计、风扇的端子换成NUC主板用的小端子。位于顶端的水泵与温度计共用一个4PIN接口,底端的风扇单独用一个4PIN接口。



        上水试试,使用的蒸馏水,整个水冷系统注满用了190ml。水需要注满整个水箱,不然水泵容易吸入空气,产生水流声。注水的时候需要开动水泵,利用水泵产生的压力把水灌入冷排,下图是已经点亮过一次了,水箱内壁布满了气泡,水注满的状态下整个系统十分安静。

        风扇和冷头之间留了10mm的空间进风,其他各部件几乎是刚好挨着。

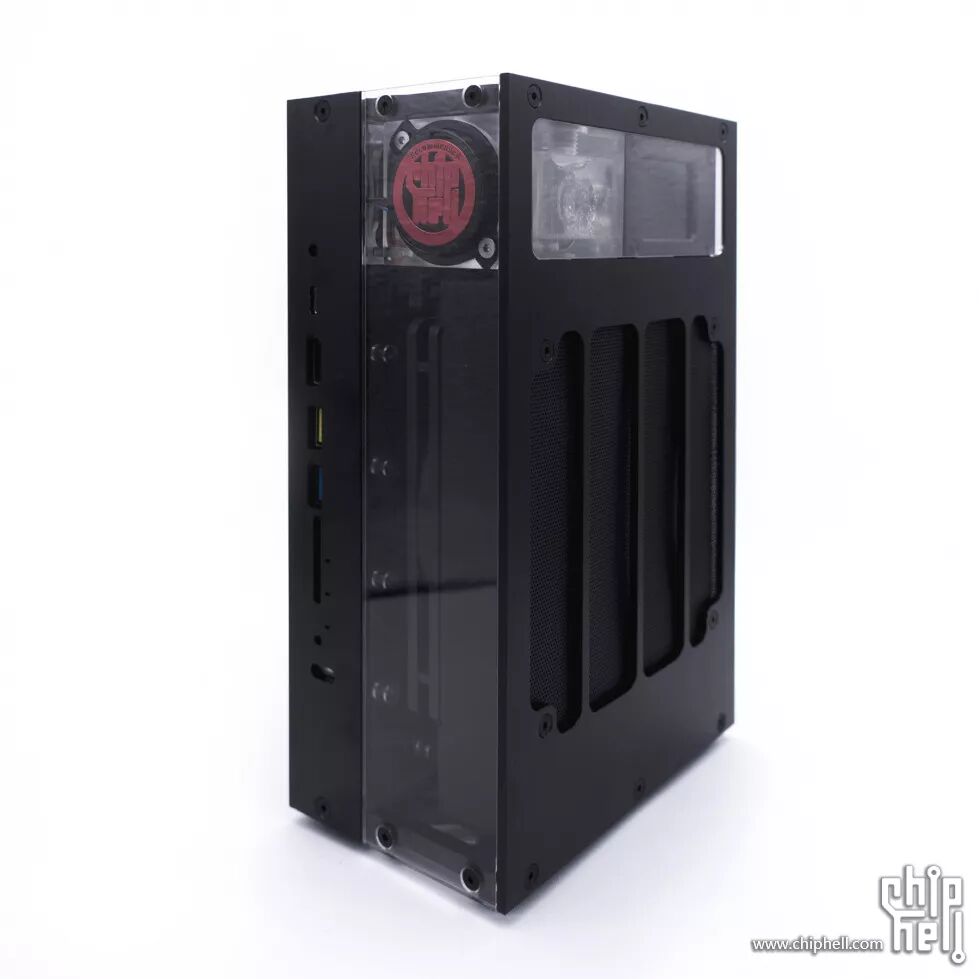

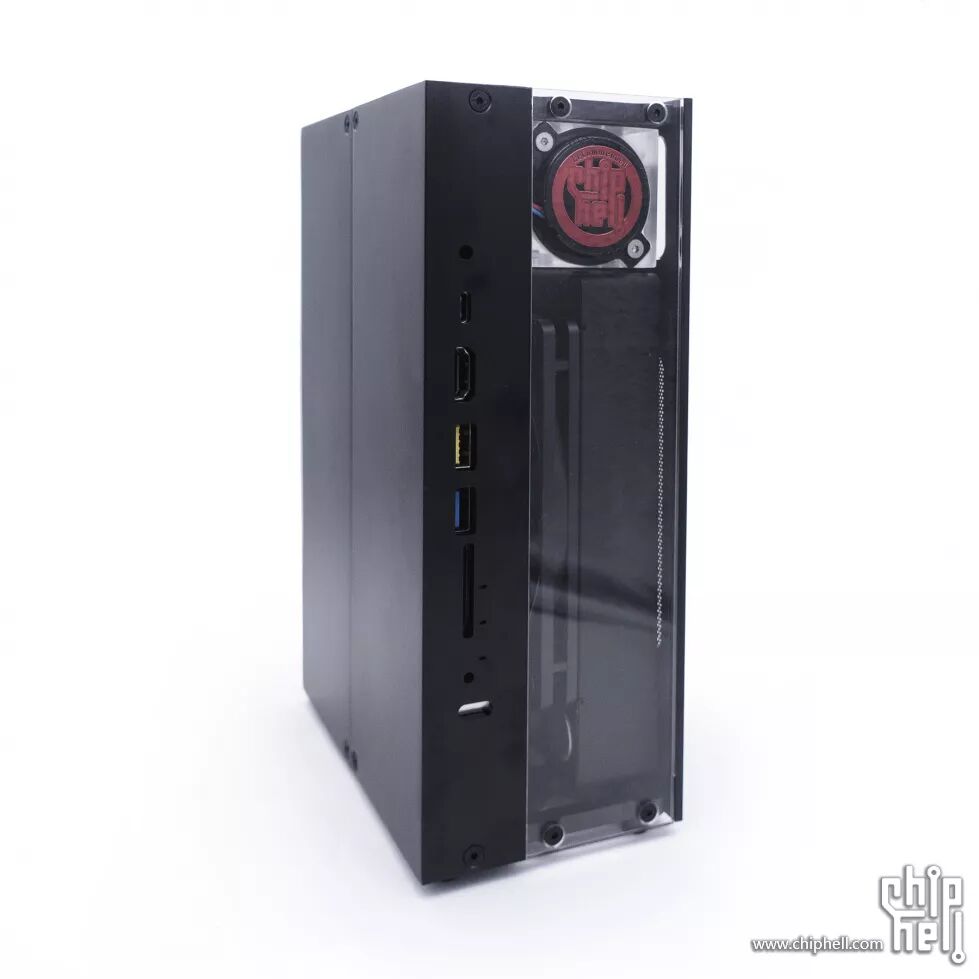

        最后,把覆盖件装上,直接上螺丝就好了,一共是5块。

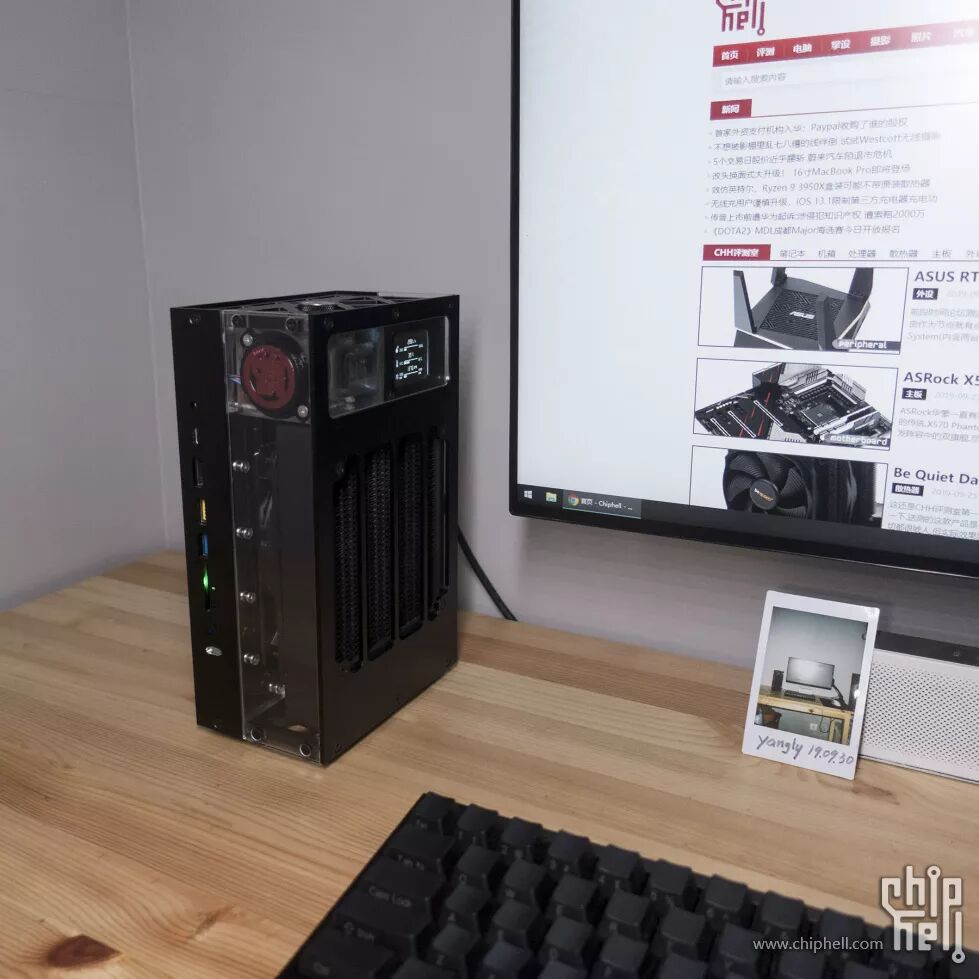

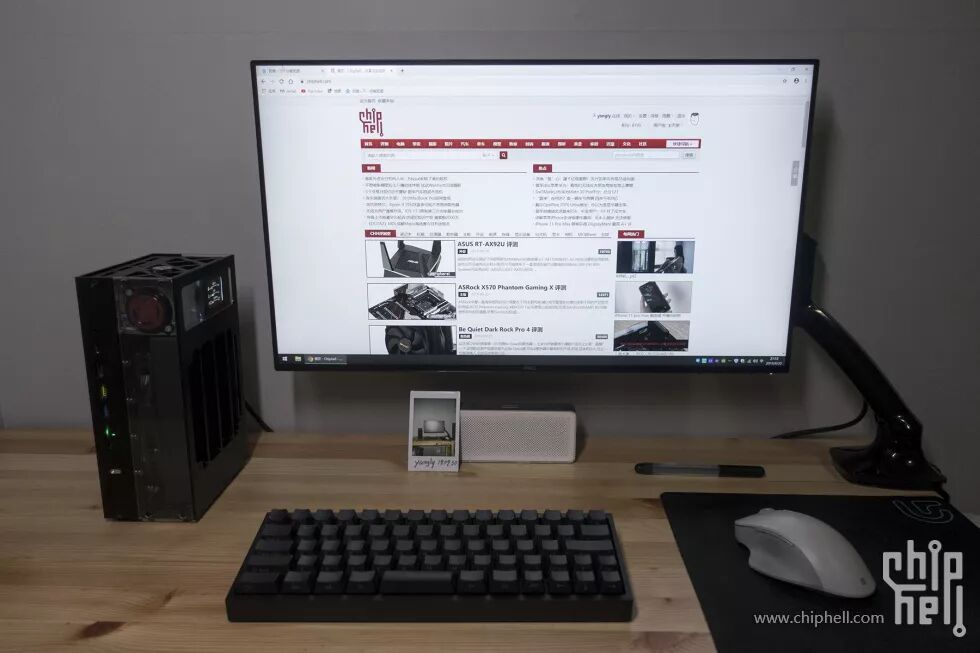

        最后是加班赶出来的桌面照与,全家福,盒子都扔了。。。只能拆开机箱外壳拍一张。全部无线外设,整套设备只有一根电源线,一根PD线。



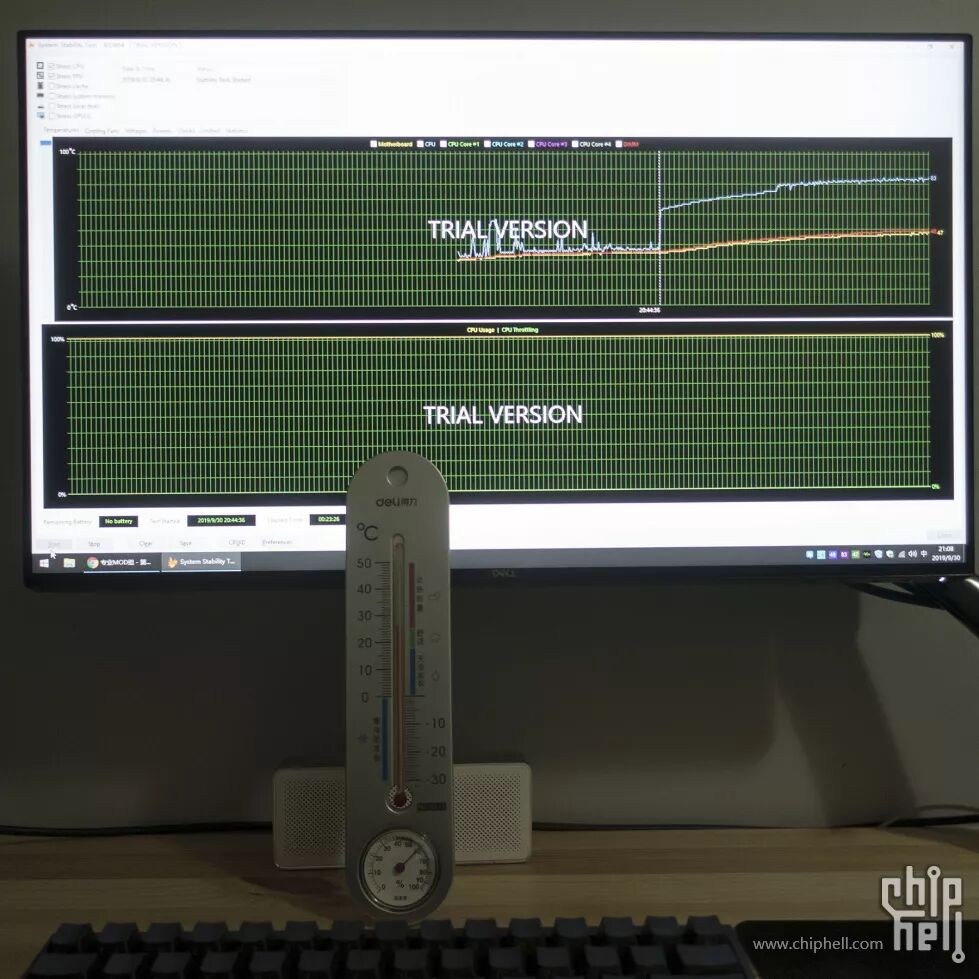

        室温26、27度左右,待机大概是33,34度的样子。

        CPU满载83度左右,GPU满载69度左右。CPU温度略高,估计是因为CPU核心太小的缘故,热量不能很快地匀开来。

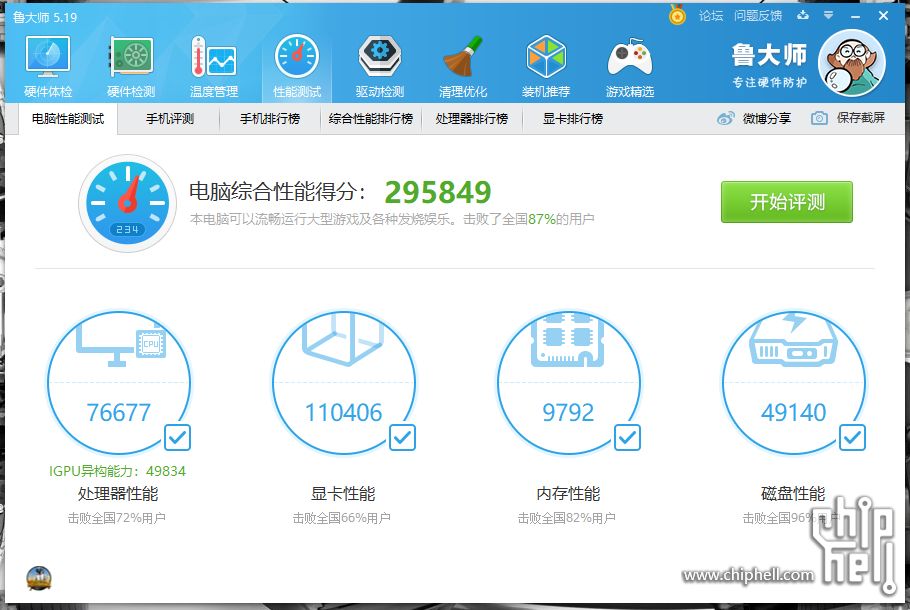

        性能大家都比较了解,29万跑分,足够我用了。
