线盒里有5根电线,电工很快就找出零火地线,还把方法告诉我了

阅读量:3876116 2019-10-28

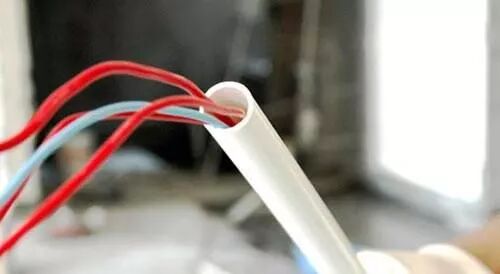

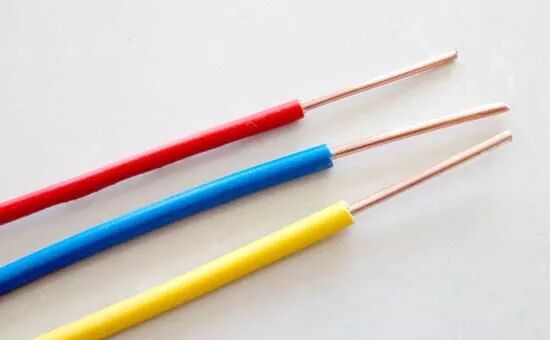

电线在铺设时要区分线色,比如火线用红色、零线用蓝色、地线用黄绿双色——特殊情况下找不齐这三种颜色的电线,也要用另外三种颜色代替。但是有两个要求必须遵守:1.同样属性的电线颜色要一致(比如火线用了绿色线,就必须把所有火线都用绿色,不能再出现另一种颜色);2.不同属性的电线颜色不能相同。

但总有人不遵守这种规则,或者没有使用标准线色,且没有标注。面对这样的若干个线头,我们如何从其中找出零线火线和地线呢?无论我们面对着几根电线,都可以用以下方法区分零线、火线和地线。
先找火线

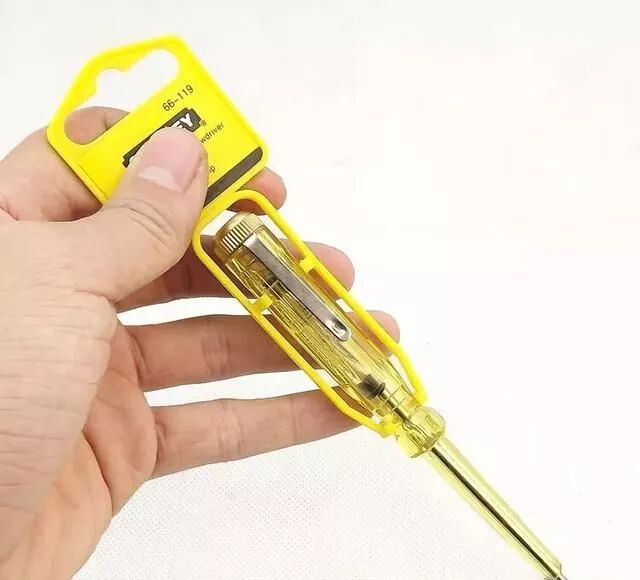

方法一、电笔
用电笔分别测量每根电线,凡是能够点亮电笔的,就是火线——找出每一根电线的属性后,都要标记好。

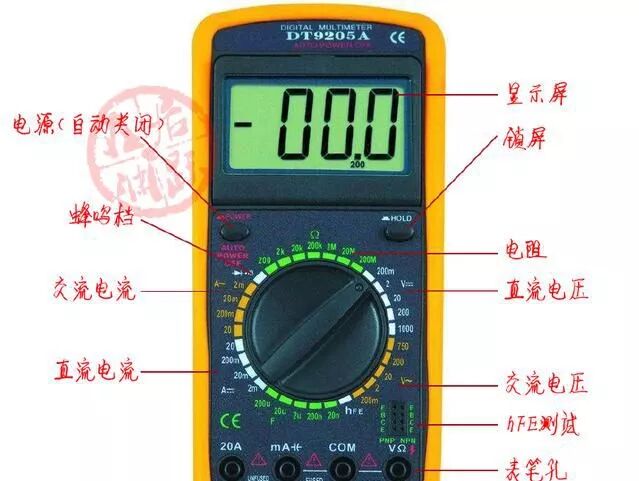

方法二、万用表
万用表调到220V以上交流电压档,分别测量待测线和地线或地排或墙壁之间的电压。如果数值为220V左右,则所测电线为火线。

再区分零线和地线
方法一、万用表
与刚才的方法相同,测量电线的对地电压,如果所得数值为0,则所测电线为地线;如果所得数值不为0,且较小,则所测电线为零线。
这种方法受距离(与变压器之间的距离)、环境因素影响较大,因此结果未必准确——测火线挺准,区分零线地线就可能不准了。

方法二、电笔
断开电源,把待测线和火线接到一起,同时拆掉断路器负载端的零线。(不知道哪个是零线?如果有N接线柱,则该接线柱上的线就是零线;如果没有N接线柱,就用电笔在断路器下口进行测量——合闸测量,能够点亮电笔的接线柱是火线,反之就是零线。)

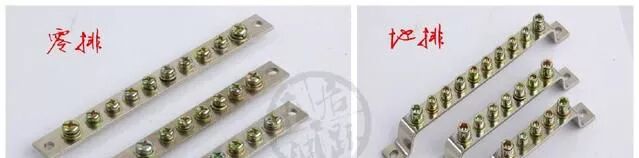

合闸,用电笔测量配电箱中的地排,如果此时断路器跳闸,或地排能够点亮电笔,则待测线为地线;反之就是零线。

方法三、灯泡

灯泡(最好带灯口)的一端接在火线上,另一端接在任意待测线上。合闸,如果灯泡能够正常发光,则待测线为零线。如果灯泡不亮或发微光,则待测线为地线。
